多孔钛合金夹芯层陶瓷/UHMWPE复合结构的抗侵彻性能

马铭辉; 武一丁; 王晓东; 余毅磊; 王伯通; 高光发

doi:10.11883/bzycj-2023-0375

多孔钛合金夹芯层陶瓷/UHMWPE复合结构的抗侵彻性能

doi: 10.11883/bzycj-2023-0375

南京理工大学机械工程学院，江苏南京 210094

基金项目: 国家自然科学基金（U2341244, 12172179, 11772160）

详细信息

作者简介:
马铭辉（1996－　），男，博士研究生，maminghui@njust.edu.cn

通讯作者:
高光发（1980－　），男，博士，教授，博士生导师，gfgao@ustc.edu.cn

中图分类号: O383
计量
- 文章访问数: 582
- HTML全文浏览量: 144
- PDF下载量: 205
- 被引次数: 8
出版历程
- 收稿日期: 2023-10-16
- 修回日期: 2024-01-06
- 网络出版日期: 2024-01-08
- 刊出日期: 2024-04-07

Penetration resistance of ceramic/UHMWPE composite structures with porous titanium alloy sandwich layer

School of Mechanical Engineering, Nanjing University of Science and Technology, Nanjing 210094, Jiangsu, China

摘要

摘要: 陶瓷/纤维复合装甲的纤维背板由于其刚度较低，无法为陶瓷面板提供足够的支撑，削弱了陶瓷面板对弹丸的侵蚀作用。为了增强复合装甲的整体结构刚度，在陶瓷/纤维复合装甲中加入了金属夹芯层材料，通过试验和数值模拟研究了夹芯复合装甲对12.7 mm穿燃弹的抗弹性能。试验结果表明，穿燃弹弹芯表现出脆性断裂的失效模式，复合材料装甲表现出多种失效模式，包括夹芯层的花瓣形扩孔，UHMWPE (ultra-high molecular weight polyethylene)层压板的分层和凸起变形。建立了三维数值模型来分析整个弹道响应的演变，通过试验结果验证了模拟的准确性。模拟结果表明，12.7 mm穿燃弹的被甲会对陶瓷造成损伤，同时陶瓷会侵蚀弹芯的尖卵形头部，使弹芯头部变钝从而削弱弹芯对UHMWPE背板的侵彻能力。残余弹体的动能大部分由UHMWPE层吸收，UHMWPE层压板的失效模式会随着层数的增加由剪切失效转变为拉伸失效占主导地位。此外，作为夹芯层的多孔TC4板能够为陶瓷面板提供支撑，提高陶瓷面板的吸能效果以及弹体的侵蚀作用，并且12 mm孔径的TC4夹芯层能够提供更大的刚度支撑，使整体复合结构的吸能效率提升10%。
- 陶瓷复合装甲 /
- 多孔夹芯层 /
- UHMWPE /
- 12.7 mm穿燃弹
Abstract: The fiber back plate in ceramic/fiber composite armor cannot provide sufficient support for the ceramic panel due to its low stiffness, which weakens the erosion effect of the ceramic panel on the projectile. In order to enhance the overall structural stiffness of composite armor, a metal sandwich layer material was added to the ceramic/fiber composite armor. The ballistic performance of the sandwich composite armor against 12.7-mm incendiary projectiles was studied through experiments and numerical simulations. The experimental results indicate that the core of the penetrator exhibits a brittle fracture failure mode, while composite armor exhibits multiple failure modes, including petal-shaped expansion of the sandwich layer, delamination and protrusion deformation of the UHMWPE (ultra-high molecular weight polyethylene) laminate. A three-dimensional numerical model was established to analyze the evolution of the entire ballistic response, and the accuracy of the simulation was verified through experimental results. The simulation results indicate that the armor of the 12.7-mm penetrator will cause damage to the ceramic, which will erode the pointed oval head of the projectile core, making the core head blunt and weakening the penetration ability of the projectile core into the UHMWPE backing plate. Most of the kinetic energy of the residual projectile is absorbed by the UHMWPE layer, and the failure mode of the UHMWPE laminate will change from shear failure to tensile failure as the number of layers increases. In addition, as a sandwich layer, the porous TC4 board can provide support for the ceramic panel, increase the energy absorption of the ceramic panel and erosion of the projectile, and the 12-mm-pore-size TC4 sandwich layer can provide greater stiffness support, increase the energy absorption efficiency of the overall composite structure by 10%.
- ceramic composite armor /
- porous sandwich layer /
- UHMWPE /
- 12.7 mm armor piercing bullet

HTML全文

连续变截面或者变厚度板技术是一种新兴的薄板轧制工艺^[1-3]，在满足车身结构性能的基本前提下通过该技术可以使车身零部件进一步减轻重量。由于变厚度技术减少了复杂的焊接工序，所以具有一定成本优势，为进一步推广应用提供了良好的基础，研究变厚度板技术对车身轻量化具有较大作用^[4]。

与拼焊板结构相比，变厚度板结构的特点是厚度属性可以灵活变化，再加上厚度的连续特性，使其不会出现强度或者应力突变等缺陷；其次，变厚度板技术也不会遇到拼焊板所固有的焊接难题。变厚度板技术的基本原理是通过辊轧轮的上、下运动轧制而形成具有一定厚度分布的板材^[5-7]，这样采用较少重量的材料就可以制成车身结构件，促使其在汽车车身零部件结构中具有一定的应用前景^[8]。

Kopp等^[9-10]最早从成形角度研究变厚度板轧制控制以及回弹等问题中发现用较少的材料就可以加工成比较高刚度和强度的车身零部件。包向军^[11]从试验角度和数值模拟方面研究了变厚度板的弯曲和回弹；任灏宇等^[12]在控制模型及理论基础等方面对连续变厚度板进行了研究；姜银方等^[13]通过有限元模拟研究了变厚度板塑性变形过程。

但上述研究重点基本都是围绕其成形工艺特性，仅有少数学者在轻量化和耐撞性等方面进行了研究。从Yang等^[14-15]的研究可以得出结论，变厚度结构具有较高的材料利用率和较大的设计灵活性；兰凤崇等^[16]引入充分利用材料特性的连续变厚度板，实现前纵梁的耐撞性和轻量化双重目标，设计结果表明，变厚度结构的变形量和加速度峰值较小，质量也有一定的降低，降幅达到5.21%，并且并没有明显削弱耐撞特性。然而，少量的研究不足以对变厚度结构进行合理的设计。

本文中，研究厚度连续分布的管状结构的耐撞性设计准则及方法，假定厚度的梯度变化形式是幂指数分布，推导等质量条件下其与其它管状结构（比如均匀管、拼焊管以及锥管等）之间的定量解析关系并对比其吸能特性，并对幂指数梯度变化形式的管状结构进行耐撞性优化设计。

1. 厚度连续分布形式及数值模型

1.1 厚度分布假设

理论上本文封闭的管状结构应该是通过板结构的折弯、激光焊接等工艺制造而成，由于焊缝较窄，对试件性能的影响较小，尤其是对动态大变形耐撞性问题，焊缝带来的影响更小，所以在数值模拟中可以将焊缝视为共节点连接方式，即不考虑焊缝的材料和尺寸属性。图1是厚度连续递增的薄壁结构轴向碰撞示意图，上端部壁厚t_top和下端部厚度t_bot分别是碰撞开始端和末端，中间过渡厚度由某种特定函数关系给定。

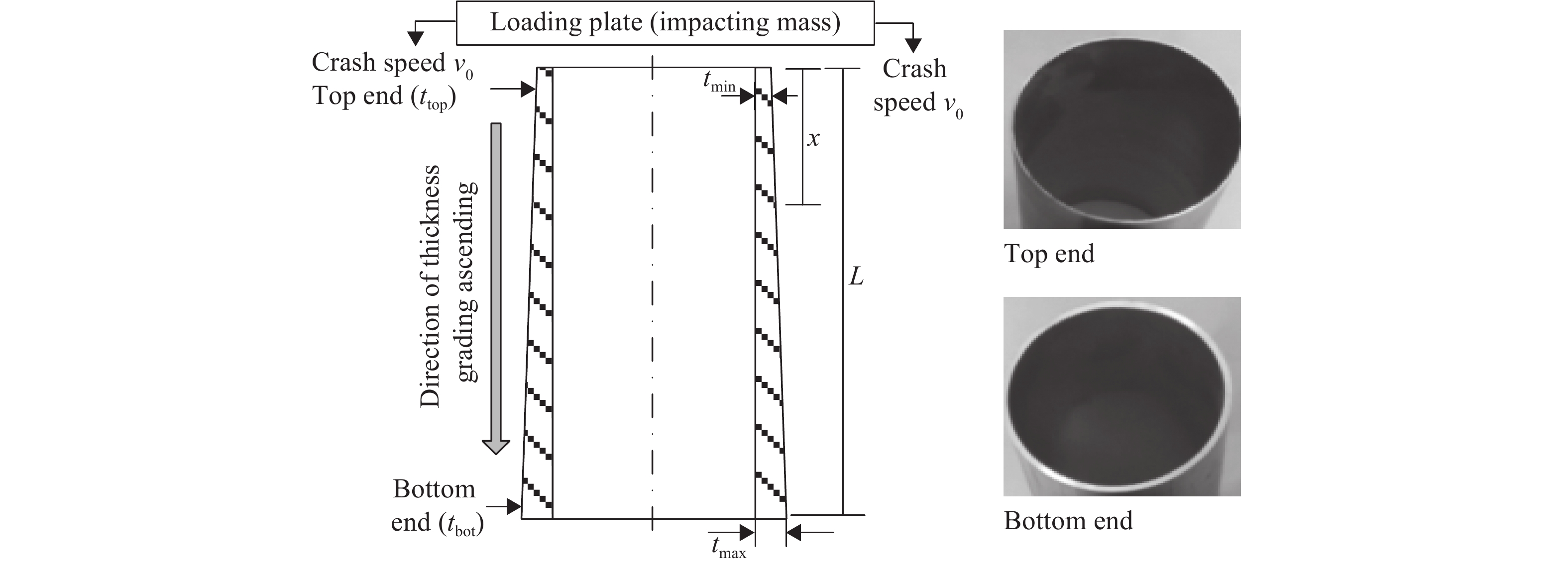

图 1 厚度连续递增的薄壁结构轴向碰撞示意图

Figure 1. Schematic of thin-walled structures with thickness increasing under axial crashing

下载: 全尺寸图片幻灯片

从管状结构的轴向压溃过程可知，薄壁结构的碰撞端即开始端首先发生压溃变形，所以管状吸能结构的厚度分布应该是从最薄逐渐过渡到最厚，即碰撞端的厚度应该是最薄的（t_top=t_min），固定端则最厚（t_bot=t_max），这样就可以使管状结构更容易发生渐进式（或手风琴式）折叠。与文献[17]中功能梯度泡沫材料的密度分布形式相类似，本文将特定管状结构的厚度假设为幂指数分布形式，也就是厚度沿着轴向逐渐增大的形式（图2），最小和最大厚度分别用t₀和t_m表示，即：

图 2 厚度比沿着长度方向的变化情况

Figure 2. Thickness changes of thin-walled structures along the length direction

下载: 全尺寸图片幻灯片

$t(x) = {t_{\rm{m}}} + ({t_{\rm{m}}} - {t_0}){(x/L)^n}$

(1)

式中：n为梯度指数，x为距离管状结构上端部的长度，L为薄壁管的总长度。

1.2 数值模型及验证

为了方便讨论问题，考虑到目前制造工艺方面的不足，此处通过简单的线切割手段得到厚度线性分布（n=1.0）的圆管结构（图3）。碰撞端（上端）有最小的厚度值t_min，固定端（下端）有最大的厚度值t_max。本文试件的尺寸为：t₀=t_min=1.2 mm，t_m=t_max=1.5 mm，D=45 mm，L=120 mm。所采用的材料为铝合金(AA6061-T5)，弹性模量为68.2 GPa，密度为2 700 kg/m³，泊松比为0.33，材料属性通过准静态拉伸试验（2 mm/min）测得，得到的应力应变曲线如图4所示。

图 3 幂指数管状结构示意图

Figure 3. Schematic showing thickness grading patterns in the axial direction

下载: 全尺寸图片幻灯片

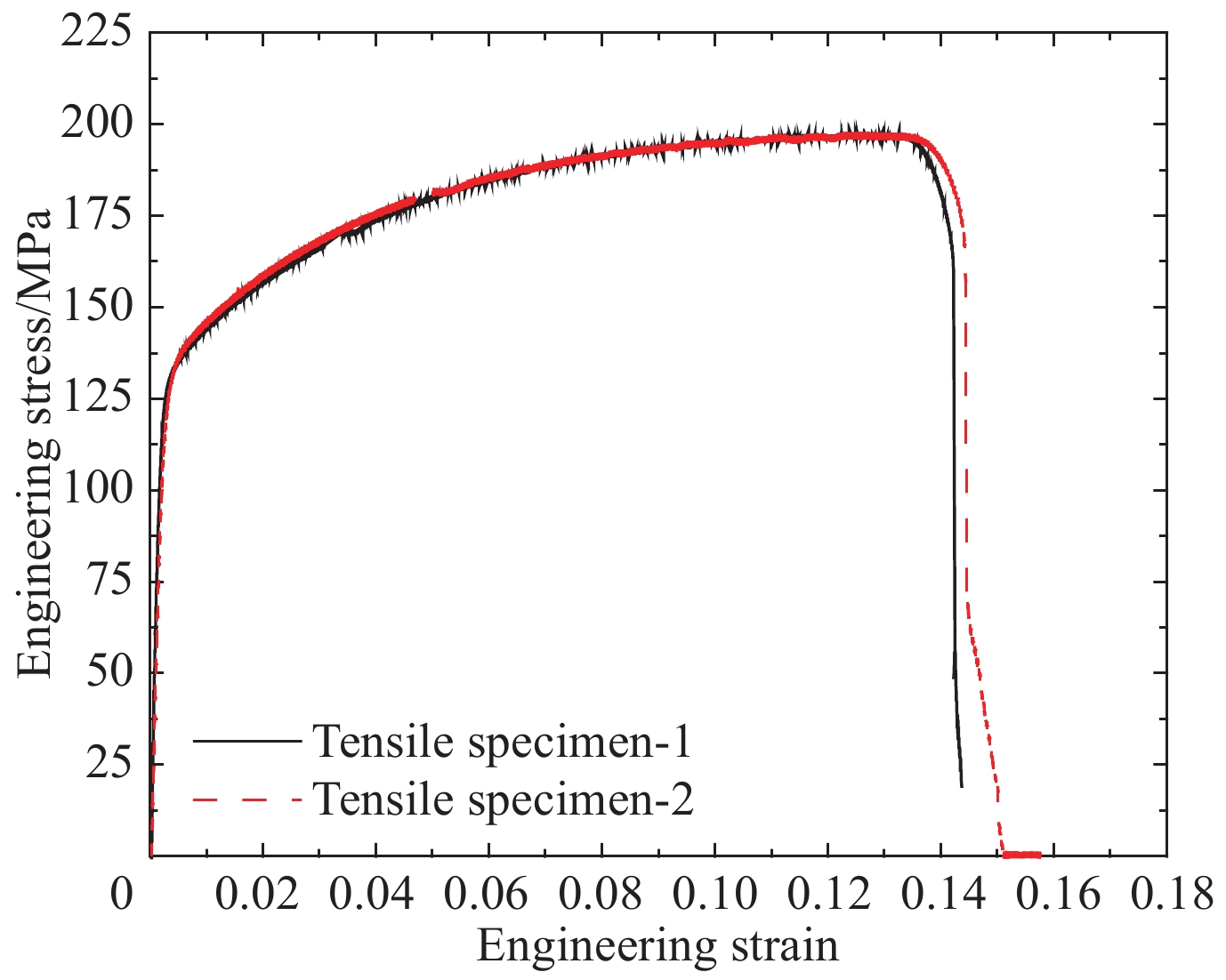

图 4 材料应力应变曲线

Figure 4. Stress-strain curve of material

下载: 全尺寸图片幻灯片

如果将变厚度管分割成若干层，那么均匀管的等效厚度（与幂指数分布管有相同质量）为：

${t_{{\rm{avg}}}} =\left. \sum\limits_{i = 1}^{{N_{\rm{S}}}} {({t_{\rm{i}}}{L_{\rm{e}}})} \right/({N_{\rm{S}}}{L_{\rm{e}}}) = \left.\sum\limits_{i = 1}^{{N_{\rm{S}}}} {{t_{\rm{i}}}} \right/{N_{\rm{S}}}$

(2)

式中：t_i为第i层的厚度，N_S 为总层数，L_e为单层长度。通过不同层数构造的收敛性分析，此处设定31层已满足要求。

如图5所示，数值模拟和试验得到的峰值碰撞力分别为31.5和30.1 kN，相对误差控制在5%以内；另外，从变形模型和褶皱数量来看，结果同样具有良好的吻合程度，这证明了该模型可以进一步预测其他幂指数分布管的变形模式和行为。

图 5 幂指数分布管(FGT)的试验测试和数值结果比较

Figure 5. Comparisons of experimental and numerical results for tubes with power exponent (FGT)

下载: 全尺寸图片幻灯片

2. 参数解析关系及设计准则

均匀等直管和锥管结构（图6）都是常见的薄壁吸能结构。决定锥管碰撞性能的参数是壁厚和锥角；而决定变厚度管耐撞性的是梯度函数。采用等质量原则进行参数的等效处理，得到不同管状结构几何参数之间的关系，这样可以方便改变结构参数，分析在等质量条件下不同截面形状的碰撞特性。

图 6 变厚度管和锥管的示意图

Figure 6. Schematics of variable thickness and tapered tubes

下载: 全尺寸图片幻灯片

2.1 幂指数分布管与均质等直管之间的等效关系

在相同体积或者质量的情况下，等直管和幂指数分布管的几何参数之间的关系可以写成：

$\int_0^h {t(x){\rm d}x} = {t_{\rm{U}}}h$

(3)

式中：h是管状结构的高度，t_U是等直管的等效厚度。

等直管的等效厚度t_U和幂指数分布管的指数n能够显示表达为

${t_{\rm{U}}} = {t_0} + ({t_{\rm{m}}} - {t_0})/(n + 1)$

(4)

由式(4)可知，对于特定的厚度分布，等直管具有相对应的等效厚度。

2.2 幂指数分布管与锥管之间的等效关系

与前面相似，幂指数分布管和锥管相关的几何参数之间的关系可以表达为：

$2a\int_0^h {t(x){\rm d}x} = h{t_{\rm{T}}}(2a + h/\tan \theta )$

(5)

式中：t_T和θ分别为锥管的厚度和倾斜角度，a为方管宽度的一半或圆管的半径。

如果锥管的厚度t_T等于幂指数管的最小厚度t₀，那么决定性能的梯度指数n和倾斜角度θ之间存在一定的关系：

$\frac{{n + 1}}{{\tan \theta }} = 2\left( {\frac{a}{h}} \right)\left( {\frac{{{t_{\rm{m}}}}}{{{t_0}}} - 1} \right)$

(6)

所以存在有特定倾斜角度θ的锥管，即：

$\theta = \left\{ \begin{aligned} &{\displaystyle\frac{\text{π}}{2}\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad n = 0\;}\\ &\arctan\left[\displaystyle\frac{n+a}{2}\cdot \frac{h}{a}\cdot \left(\displaystyle\frac{1}{t_{\rm m}/{t_0}-1}\right)\right]\quad\quad 0{\text{＜}}\theta {\text{≤}}\text{π} /2,\quad n\text{＞}0 \end{aligned} \right.$

(7)

更进一步地，n＞0时，有：

$\theta {\rm{ = arctan[}}{C_0}{\rm{(}}n{\rm{ + 1)]}}$

(8)

式中：C₀=h/[2a(t_m/t₀-1)]。

若锥管壁厚t_T与幂指数分布管的下端厚度t_m 相同，那么将存在以下关系：

$\theta {\rm{ = }}\left\{ {\begin{aligned} &{\displaystyle\frac{\text{π}}{2}\;\quad\quad\quad\quad\quad\quad\quad\quad\quad\quad\;\; n = 0}\\ &{\text{π} {\rm{ - arctan}}\left| {{C_{\rm{m}}}\left( {\displaystyle\frac{{n{\rm{ + 1}}}}{n}} \right)} \right|\;\;\;\;\;\quad\quad\text{π} /2 {\text{＜}} \theta {\text{＜}} {\text{π}} ,\quad{\rm{ }}n \text{＞} 0} \end{aligned}} \right.$

(9)

式中：C₀=h/[2a(t₀/t_m-1)]。

注意到上述解析关系对截面是方形和圆形的管状结构都是一样的，为了讨论方便，在此仅对方形截面的管状结构进行研究。

2.3 幂指数分布管的设计准则

在实际的工程应用中，锥管的倾斜角度不应过大（假设该角度不小于π/3），因此：

${C_0} \text{≥} \sqrt 3 /(n + 1)$

(10)

根据式(10)，有：

$\frac{{2\sqrt 3 }}{{n + 1}}\left(\displaystyle\frac{{{t_{\rm{m}}}}}{{{t_0}}} - 1\right) \text{≤} \frac{h}{a}$

(11)

即：

$n + 1 \text{≥} \frac{{2\sqrt 3 a}}{h}\left(\displaystyle\frac{{{t_{\rm{m}}}}}{{{t_0}}} - 1\right)$

(12)

对于t_T=t_m的情况，锥管上端尺寸大于下端，即倾斜角度为钝角(θ＞π/2)，这就要求2a＞2h tan (θ-π/2)，则有：

$\frac{a}{h} \text{＞} \frac{n}{{\left| {{C_{\rm{m}}}} \right|(n + 1)}}$

(13)

将C_m代入至式（13）可以得到幂指数分布管的几何参数与梯度指数之间的表达式：

$\frac{n}{{n + 1}}\left(1 - \frac{{{t_0}}}{{{t_{\rm{m}}}}}\right) \text{＜} \frac{1}{2}$

(14)

3. 耐撞性分析

首先对比幂指数分布管(FGT)、拼焊管(TWB)、均匀管(UT)之间的吸能特性，有限元模型如图7所示。幂指数分布管的上、下端厚度分别为0.8 mm和2.2 mm；采用厚度不同、材料相同的两拼组合，其厚度分别为幂指数分布管的上/下半部分的等效厚度，均匀管等效厚度由式（2）给出。不同指数n下等效拼焊管及均匀管的厚度见表1。

图 7 三种管结构的有限元模型

Figure 7. Finite element model of three tubular structures

下载: 全尺寸图片幻灯片

表 1 三种管状结构在相同质量下的厚度分布

Table 1. Thickness distributions of three tubes with the same weight

n	t_U/mm	t₁/mm	t₂/mm	n	t_U/mm	t₁/mm	t₂/mm
0.2	2.041	1.759	2.117	4	1.094	0.815	1.356
0.4	1.943	1.517	2.041	6	1.017	0.802	1.218
0.6	1.668	1.345	1.972	8	0.974	0.800	1.137
0.8	1.575	1.219	1.908	10	0.947	0.800	1.085
2	1.274	0.905	1.621

下载: 导出CSV

| 显示表格

从图8(a)可以看出，当n＜1.0时，拼焊管的峰值载荷位于均匀管和幂指数管之间，幂指数分布管所得到的峰值载荷最小，这说明其有效降低了峰值碰撞力，具有明显的安全优势。而均匀管的峰值碰撞力在不同的梯度指数下均是最大的。另外，幂指数分布管在比吸能指标上也具有明显的优势（图8(b)）。综上所述，幂指数管是一种理想的吸能薄壁结构。

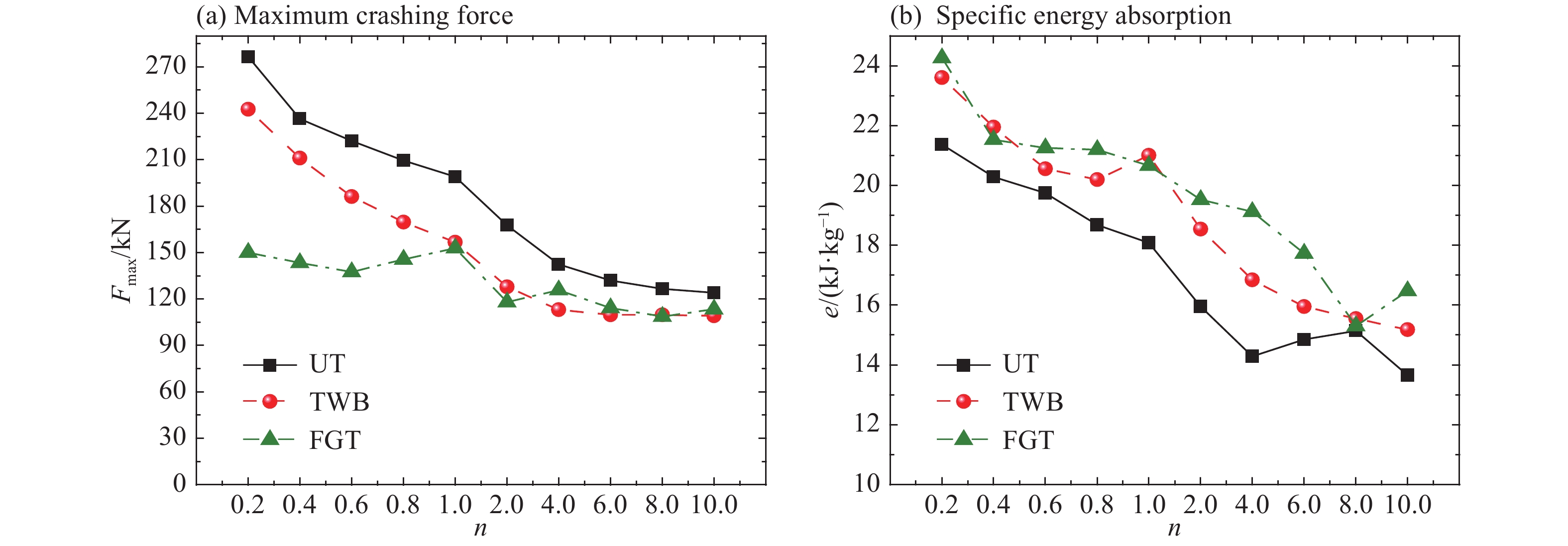

图 8 三种管状结构的吸能特性对比

Figure 8. Comparisons of energy absorption capacity of three kinds of tubes

下载: 全尺寸图片幻灯片

图9是幂指数管与锥管在不同情况下的碰撞性能对比，A、B分别代表0＜n≤1和1＜n≤10，1～6代表不同的锥管厚度，从1变化到6，锥管厚度不断增大，角度也逐步倾斜。可以看出幂指数管的碰撞载荷随着梯度值的不断增大而减小。

图 9 幂指数分布管和锥管在不同情况下的碰撞性能对比

Figure 9. Crashing performance of tubular structures with power exponent and tapered angles

下载: 全尺寸图片幻灯片

综上所述，幂指数分布管的比吸能和峰值碰撞载荷等碰撞指标优于等直管和锥管，主要的原因在于幂指数管的厚度是按照一定梯度形式变化的，可使幂指数管的耐撞性效果能够进行合理预测和评估，使得压溃变形程度更平缓并可控。

4. 设计过程与讨论

对于不同的梯度指数，幂指数分布管的厚度分布是不同的，所以在此将梯度指数作为设计变量，并将比吸能和峰值碰撞力设定为耐撞性指标，这样幂指数分布管状结构的多目标设计问题就可以表达函数：

$f = \max [e(n), - {F_{\max }}(n)]$

(15)

幂指数管状结构的碰撞过程是非线性行为，在数学上不可能获取目标函数的解析函数，所以通过近似模型技术(如响应面等)来拟合耐撞性响应^[18]。需在两个设计空间0≤n≤1和1≤n＜10内随机选取测试点来构建SEA和F_max的响应面模型。反求出响应面近似模型的参数之后，接下来需检验模型的精度。常用的误差估计方式有决定系数R²，相对平均绝对误差 δ_avg，相对最大绝对误差δ_max：

${R^2} = \left. 1 - \sum\limits_{i = 1}^n {{{({y_{\rm{i}}} - {{\hat y}_{\rm{i}}})}^2}} \right/\sum\limits_{i = 1}^n {{{({y_{\rm{i}}} - \bar y)}^2}}$

(16)

${\delta _{{\rm{avg}}}} = \left.\sum\limits_{i = 1}^n {|{y_{\rm{i}}} - {{\hat y}_{\rm{i}}}|} \right/\sum\limits_{i = 1}^n {|{y_{\rm{i}}} - \bar y|}$

(17)

${\delta _{\max }} = \max \{ |{y_{\rm{i}}} - {\hat y_1}|, \ldots ,|{y_{\rm{i}}} - {\hat y_{\rm{n}}}|\} \left/\left( {\frac{1}{n}\sum\limits_{i = 1}^n {{y_{\rm{i}}} - \bar y} } \right)\right.$

(18)

式中：y_i、 ${{\hat y}_{\rm{i}}}$ 和 $\bar y$ 分别为响应的实测值、预测值和预测值的平均值。表2和表3是比吸能响应面近似模型的精度评估结果，其中上标G和U分别表示幂指数分布管和均匀管，可以看出阶数越高，模型精度越高。

表 2 比吸能响应面近似模型的精度评估(0≤n≤1)

Table 2. Accuracy estimate of response surface model of SAE (0≤n≤1)

目标函数	阶数	R²	δ_avg	δ_max
SAE^G	1	0.952 96	0.151 60	0.750 46
	2	0.953 35	0.148 30	0.752 92
	3	0.953 94	0.149 12	0.745 72
	4	0.954 96	0.146 50	0.740 61
SAE^U	1	0.993 74	0.065 28	0.151 81
	2	0.994 78	0.067 32	0.116 77
	3	0.995 12	0.064 12	0.118 13
	4	0.995 13	0.063 76	0.120 22

下载: 导出CSV

| 显示表格

表 3 比吸能响应面近似模型的精度评估(1＜n≤10)

Table 3. Accuracy estimate of response surface model of SAE (1＜n≤10)

目标函数	阶数	R²	δ_avg	δ_max
SAE^G	1	0.987 45	0.072 09	0.295 03
	2	0.991 13	0.062 97	0.252 97
	3	0.993 73	0.054 78	0.186 99
	4	0.995 25	0.059 80	0.190 98
SAE^U	1	0.924 91	0.166 16	0.709 09
	2	0.925 66	0.167 22	0.724 94
	3	0.932 14	0.200 66	0.658 86
	4	0.933 11	0.163 12	0.667 10

下载: 导出CSV

| 显示表格

图10给出了通过响应面模型得到的幂指数分布管和均匀管的优化结果（Pareto前沿），幂指数分布管的Pareto前沿位于右上方，这表明其比均匀管具有更好的优势。通过不同阶数响应面模型得到的均匀管的设计结果基本一致，而对于幂指数分布管的Pareto前沿解来说具有不同的结果。比如，在图10(a)中点A的左边，具有更高的吸能能力（拥有阶数更高的响应面），在点B的右侧，通过二阶多项式近似模型可以得到更好的优化结果，说明较高精度的响应面近似模型并不一定可以得到更优的结果。

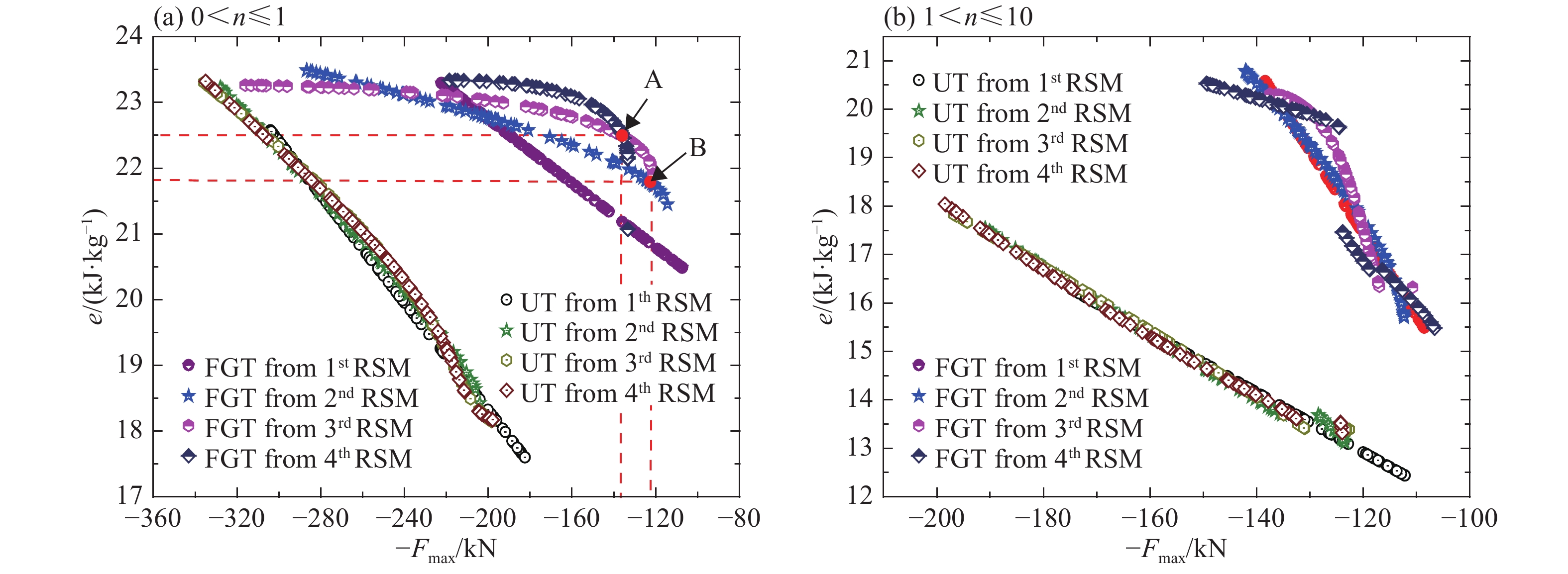

图 10 不同响应面模型(RSM)的幂指数分布管(FGT)和均匀管(UT)的Pareto前沿解

Figure 10. Pareto solutions of tubular structures with power exponent (FGT) and uniform thickness (UT) by different response surface models (RSMs)

下载: 全尺寸图片幻灯片

5. 结　论

本文研究了一种厚度幂指数分布管状薄壁吸能结构，分析了不同厚度梯度对其耐撞性能的影响，最后研究了其耐撞性优化设计问题，主要得到以下结论：

(1) 根据质量等效原则，推导出了三种吸能结构（幂指数管、等直管和锥管等薄壁结构）的尺寸参数之间的关系，为对比分析其耐撞性能提供了良好的数据基础；

(2) 得到了幂指数分布管的几何设计准则，即梯度指数应满足不等式条件n+1≥2 $\sqrt 3$ a/h(t_m/t₀−1)；

(3) 将梯度指数作为优化设计变量，在两个设计区间内采样并分别构建合理的响应面近似模型，通过对比证实高阶响应面近似模型得到的设计结果不一定是最优的。

图 1 弹道试验装置及靶板结构示意图

Figure 1. Schematic diagrams of ballistic testing device and target structure

下载: 全尺寸图片幻灯片

图 2 侵彻仿真有限元模型

Figure 2. Finite element model for penetration simulation

下载: 全尺寸图片幻灯片

图 3 回收后的残余弹体

Figure 3. Recovered projectiles

下载: 全尺寸图片幻灯片

图 4 试验1～2和4的残余弹体断面SEM图像

Figure 4. SEM images of fracture surfaces of residual projectiles in tests 1, 2, and 4

下载: 全尺寸图片幻灯片

图 5 试验1陶瓷的破坏形貌

Figure 5. Ceramic failure morphology in test 1

下载: 全尺寸图片幻灯片

图 6 试验7双层结构中陶瓷的破坏形貌

Figure 6. Ceramic failure morphology in double-layer structure in test 7

下载: 全尺寸图片幻灯片

图 7 试验1多孔TC4夹芯层的破坏形貌

Figure 7. Failure morphology of porous TC4 sandwich layer in test 1

下载: 全尺寸图片幻灯片

图 8 UHMWPE背板破坏形貌

Figure 8. Failure morphologies of UHMWPE back plate

下载: 全尺寸图片幻灯片

图 9 试验1复合装甲仿真失效形貌的模拟结果

Figure 9. The deformation of the composite armor in test 1

下载: 全尺寸图片幻灯片

图 10 UHMWPE的失效形式的仿真和试验结果对比图

Figure 10. Comparison between simulation and experimental results of the failure mode of UHMWPE

下载: 全尺寸图片幻灯片

图 11 被甲侵彻行为

Figure 11. Penetration behavior by jacket

下载: 全尺寸图片幻灯片

图 12 弹丸穿透TC4板后残余弹芯形貌

Figure 12. Residual core after the penetration of the TC4

下载: 全尺寸图片幻灯片

图 13 内聚力单元层的失效模式

Figure 13. Failure modes of cohesive layers

下载: 全尺寸图片幻灯片

图 14 不同组件的能量吸收情况

Figure 14. Energy absorption of different components

下载: 全尺寸图片幻灯片

图 15 双层装甲结构与三层装甲结构能量吸收对比

Figure 15. Comparison of energy absorption between double-layer and three-layer armor structures

下载: 全尺寸图片幻灯片

图 16 双层装甲结构和三层装甲结构中弹头侵蚀对比

Figure 16. Comparison of projectile erosion in double-layer and three-layer armor structures

下载: 全尺寸图片幻灯片

图 17 不同孔径TC4板的陶瓷层和UHMWPE层能量吸收对比

Figure 17. Comparison of energy absorption between ceramic and UHMWPE under TC4 plates with different apertures

下载: 全尺寸图片幻灯片

图 18 孔径9 mm的TC4板刚度测试变形

Figure 18. Deformation during stiffness testing of 9-mm-aperture TC4 board

下载: 全尺寸图片幻灯片

表 1 试验条件

Table 1. Test conditions

试验	复合靶板配置厚度/mm			弹丸速度/(m·s⁻¹)	面密度/(kg·m⁻²)
试验	B₄C面板	TC4夹芯层	UHMWPE背板	弹丸速度/(m·s⁻¹)	面密度/(kg·m⁻²)
1	9.0	2.0	10.0	501.4	37.7
2	9.0	2.0	10.0	475.2	37.7
3	10.0	1.0	10.0	507.5	37.5
4	10.0	1.0	10.0	468.9	37.5
5	10.0	1.5	10.0	487.0	38.8
6	10.0	1.5	10.0	486.4	38.8
7	10.0		10.0	487.2	34.8

下载: 导出CSV

表 2 碳化硼陶瓷JH-2模型参数^[20]

Table 2. Material parameters for B₄C used in the JH-2 model^[20]

${\rho _0}/({\text{g}} \cdot {\text{c}}{{\text{m}}^{{{ - 3}}}})$	G/GPa	A	B	C/s⁻¹	M	N	$\sigma _{\max }^{\text{f}}$
2.51	197	0.927	0.7	0.005	0.85	0.67	0.2

HEL/GPa	T/MPa	β	K₁/GPa	K₂/GPa	K₃/GPa	D₁	D₂
19	260	1	233	−593	2800	0.001	0.5

下载: 导出CSV

表 3 UHMWPE材料的Hashin损伤模型参数^[15]

Table 3. Hashin damage model parameters of the UHMWPE material^[15]

${\rho _0}/({\text{g}} \cdot {\text{c}}{{\text{m}}^{{{ - 3}}}})$	E₁/GPa	E₂/GPa	E₃/GPa	${\nu _{12}}$	${\nu _{13}}$	${\nu _{13}}$	G₁₂/GPa
0.97	30.7	30.7	1.97	0.008	0.044	0.044	1.97

G₁₃/GPa	G₂₃/GPa	X_t/GPa	X_c/GPa	S₁₂/GPa	S₁₃/GPa	S₂₃/GPa
0.67	0.67	3.0	3.0	0.95	0.95	0.95

下载: 导出CSV

表 4 弹丸材料和TC4板的JC材料模型参数^[24-25]

Table 4. Material parameters for T12A, jacket and TC4 used in the Johnson-Cook model^[24-25]

材料	ρ/（g·cm⁻³）	G₀/GPa	A/MPa	B/MPa	n	C	m
弹芯(T12A)	7.80	82.0	1539	477	0.18	0.012	1.00
被甲(F11)	7.92	78.0	300	275	0.17	0.022	1.00
TC4	4.45	41.0	1100	845	0.58	0.014	0.753

材料	D₁	D₂	D₃	D₄	D₅
弹芯(T12A)	0.15	0.72	1.66	0.43	0.00
被甲(F11)	0.50	0.00	0.00	0.00	0.00
TC4	0.09	0.27	0.48	0.014	3.8

下载: 导出CSV

表 5 陶瓷锥顶部和底部直径测量值

Table 5. Measured values of the top and bottom diameters of ceramic cones

试验	试验靶板配置厚度/mm		弹丸速度/(m·s⁻¹)	陶瓷锥顶部直径D₁/mm	陶瓷锥底部直径D₂/mm
试验	B₄C	TC4	弹丸速度/(m·s⁻¹)	陶瓷锥顶部直径D₁/mm	陶瓷锥底部直径D₂/mm
1	9.0	2.0	501.4	34.61	108.97
2	9.0	2.0	475.2	29.34	100.08
3	10.0	1.0	507.5	44.86	130.59
4	10.0	1.0	468.9	30.06	102.85
5	10.0	1.5	487.0	32.42	117.58
6	10.0	1.5	486.4	30.36	115.32
7	10.0		487.2	30.20	100.95

下载: 导出CSV

参考文献(29)

[1]	MEDVEDOVSKI E. Ballistic performance of armour ceramics: influence of design and structure: Part 2 [J]. Ceramics International, 2010, 36(7): 2117–2127. DOI: 10.1016/j.ceramint.2010.05.022.
[2]	LUO D J, WANG Y W, WANG F C, et al. The influence of metal cover plates on ballistic performance of silicon carbide subjected to large-scale tungsten projectile [J]. Materials and Design, 2020, 191: 108659. DOI: 10.1016/j.matdes.2020.108659.
[3]	NAGLIERI V, GLUDOVATZ B, TOMSIA A P, et al. Developing strength and toughness in bio-inspired silicon carbide hybrid materials containing a compliant phase [J]. Acta Materialia, 2015, 98: 141–151. DOI: 10.1016/j.actamat.2015.07.022.
[4]	LI J Z, ZHANG L S, HUANG F L. Experiments and simulations of tungsten alloy rods penetrating into alumina ceramic/603 armor steel composite targets [J]. International Journal of Impact Engineering, 2017, 101: 1–8. DOI: 10.1016/j.ijimpeng.2016.09.009.
[5]	余毅磊, 蒋招绣, 王晓东, 等. 背板对氧化铝陶瓷薄板断裂锥形态的影响 [J]. 北京理工大学学报, 2021, 41(7): 713–720. DOI: 10.15918/j.tbit1001-0645.2020.107. YU Y L, JIANG Z X, WANG X D, et al. Effect of backing plate condition on fracture cone shape of alumina ceramic thin tiles [J]. Transactions of Beijing Institute of Technology, 2021, 41(7): 713–720. DOI: 10.15918/j.tbit1001-0645.2020.107.
[6]	ZAERA R, SÁNCHEZ-SÁEZ S, PÉREZ-CASTELLANOS J L, et al. Modelling of the adhesive layer in mixed ceramic/metal armours subjected to impact [J]. Composites Part A: Applied Science and Manufacturing, 2000, 31(8): 823–833. DOI: 10.1016/S1359-835X(00)00027-0.
[7]	NGUYEN L H, RYAN S, CIMPOERU S J, et al. The effect of target thickness on the ballistic performance of ultra high molecular weight polyethylene composite [J]. International Journal of Impact Engineering, 2015, 75: 174–183. DOI: 10.1016/j.ijimpeng.2014.07.008.
[8]	CAI S P, LIU J, ZHANG P, et al. Dynamic response of sandwich panels with multi-layered aluminum foam/UHMWPE laminate cores under air blast loading [J]. International Journal of Impact Engineering, 2020, 138: 103475. DOI: 10.1016/j.ijimpeng.2019.103475.
[9]	CAI S P, LIU J, ZHANG P, et al. Experimental study on failure mechanisms of sandwich panels with multi-layered aluminum foam/UHMWPE laminate core under combined blast and fragments loading [J]. Thin-Walled Structures, 2020, 159: 107227. DOI: 10.1016/j.tws.2020.107227.
[10]	SHEN Z W, HU D A, YANG G, et al. Ballistic reliability study on SiC/UHMWPE composite armor against armor-piercing bullet [J]. Composite Structures, 2019, 213: 209–219. DOI: 10.1016/j.compstruct.2019.01.078.
[11]	武一丁, 王晓东, 余毅磊, 等. 纤维背板结构对B₄C陶瓷复合装甲抗侵彻破碎特性的影响 [J]. 爆炸与冲击, 2023, 43(9): 091411. DOI: 10.11883/bzycj-2023-0133. WU Y D, WANG X D, YU Y L, et al. Affection of fiber backboard structure on the penetration and crushing resistance of B₄C ceramic composite armor [J]. Explosion and Shock Waves, 2023, 43(9): 091411. DOI: 10.11883/bzycj-2023-0133.
[12]	DE OLIVEIRA BRAGA F, MILANEZI T L, MONTEIRO S N, et al. Ballistic comparison between epoxy-ramie and epoxy-aramid composites in Multilayered Armor Systems [J]. Journal of Materials Research and Technology, 2018, 7(4): 541–549. DOI: 10.1016/j.jmrt.2018.06.018.
[13]	DE OLIVEIRA BRAGA F, BOLZAN L T, RAMOS F J H T V, et al. Ballistic efficiency of multilayered armor systems with sisal fiber polyester composites [J]. Materials Research, 2018, 20(S2): 767–774. DOI: 10.1590/1980-5373-MR-2017-1002.
[14]	KARTIKEYA K, CHOUHAN H, RAM K, et al. Ballistic evaluation of steel/UHMWPE composite armor system against hardened steel core projectiles [J]. International Journal of Impact Engineering, 2022, 164: 104211. DOI: 10.1016/j.ijimpeng.2022.104211.
[15]	WU K K, CHEN Y L, YEH J N, et al. Ballistic impact performance of SiC ceramic-dyneema fiber composite materials [J]. Advances in Materials Science and Engineering, 2020, 2020: 9457489. DOI: 10.1155/2020/9457489.
[16]	NGUYEN L H, LÄSSIG T R, RYAN S, et al. A methodology for hydrocode analysis of ultra-high molecular weight polyethylene composite under ballistic impact [J]. Composites Part A: Applied Science and Manufacturing, 2016, 84: 224–235. DOI: 10.1016/j.compositesa.2016.01.014.
[17]	HAZZARD M K, TRASK R S, HEISSERER U, et al. Finite element modelling of Dyneema® composites: from quasi-static rates to ballistic impact [J]. Composites Part A: Applied Science and Manufacturing, 2018, 115: 31–45. DOI: 10.1016/j.compositesa.2018.09.005.
[18]	NUNES S G, SCAZZOSI R, MANES A, et al. Influence of projectile and thickness on the ballistic behavior of aramid composites: experimental and numerical study [J]. International Journal of Impact Engineering, 2019, 132: 103307. DOI: 10.1016/j.ijimpeng.2019.05.021.
[19]	JOHNSON G R, HOLMQUIST T J. An improved computational constitutive model for brittle materials [J]. AIP Conference Proceedings, 1994, 309(1): 981–984. DOI: 10.1063/1.46199.
[20]	MA Y Y, WANG J T, ZHAO G Z, et al. New insights into the damage assessment and energy dissipation weight mechanisms of ceramic/fiber laminated composites under ballistic impact [J]. Ceramics International, 2023, 43(13): 21966–21977. DOI: 10.1016/j.ceramint.2023.04.021.
[21]	HASHIN Z. Fatigue failure criteria for unidirectional fiber composites [J]. Journal of Applied Mechanics, 1981, 48(4): 846–852. DOI: 10.1115/1.3157744.
[22]	TAN L B, TSE K M, LEE H P, et al. Performance of an advanced combat helmet with different interior cushioning systems in ballistic impact: experiments and finite element simulations [J]. International Journal of Impact Engineering, 2012, 50: 99–112. DOI: 10.1016/j.ijimpeng.2012.06.003.
[23]	JOHNSON G R, COOK W H. Fracture characteristics of three metals subjected to various strains, strain rates, temperatures and pressures [J]. Engineering Fracture Mechanics, 1985, 21(1): 31–48. DOI: 10.1016/0013-7944(85)90052-9.
[24]	JIANG Y, QIAN K, ZHANG Y L, et al. Experimental characterisation and numerical simulation of ballistic penetration of columnar ceramic/fiber laminate composite armor [J]. Materials and Design, 2022, 224: 111394. DOI: 10.1016/j.matdes.2022.111394.
[25]	XIE Y, WANG T, WANG L M, et al. Numerical investigation of ballistic performance of SiC/TC4/UHMWPE composite armor against 7.62 mm AP projectile [J]. Ceramics International, 2022, 48(16): 24079–24090. DOI: 10.1016/j.ceramint.2022.05.088.
[26]	STRASSBURGER E, HUNZINGER M, PATEL P, et al. Analysis of the fragmentation of AlON and spinel under ballistic impact [J]. Journal of Applied Mechanics, 2013, 80(3): 031807. DOI: 10.1115/1.4023573.
[27]	GAO Y J, FENG X Y, LIU J X, et al. Design and ballistic penetration of “SiC/Ti6Al4V/UHMWPE” composite armor [J]. IOP Conference Series:Materials Science and Engineering, 2019, 563(4): 042043. DOI: 10.1088/1757-899X/563/4/042043.
[28]	PHOENIX S L, PORWAL P K. A new membrane model for the ballistic impact response and V₅₀ performance of multi-ply fibrous systems [J]. International Journal of Solids and Structures, 2003, 40(24): 6723–6765. DOI: 10.1016/S0020-7683(03)00329-9.
[29]	GUO G D, ALAM S, PEEL L D. An investigation of the effect of a Kevlar-29 composite cover layer on the penetration behavior of a ceramic armor system against 7.62 mm APM2 projectiles [J]. International Journal of Impact Engineering, 2021, 157: 104000. DOI: 10.1016/j.ijimpeng.2021.104000.

施引文献

期刊类型引用(4)

1.	秦晓宇，马其华，胡沛源，查一斌. 准静态轴压载荷下Al-CFRP梯度混合管的多目标优化设计. 塑性工程学报. 2022(09): 188-198 . 百度学术
2.	徐峰祥，邵天如，牛小强. 薄壁圆管轴向压溃特性仿真分析与理论预测. 塑性工程学报. 2021(12): 207-215 . 百度学术
3.	霍鹏，许述财，范晓文，李建平，杨欣，黄晗. 鹿角骨单位仿生薄壁管斜向冲击耐撞性研究. 爆炸与冲击. 2020(11): 127-138 . 本站查看
4.	欧阳文浩. 汽车构造中汽车发动机技术及其进展分析. 风景名胜. 2019(11): 200 . 百度学术
