突触后支架蛋白Preso在颅脑冲击伤诱导创伤后应激障碍中的作用机制

曹紫萱; 张卓媛; 刘丹; 李田晶; 廖丹; 张敏; 葛俊苗; 罗鹏; 李新

doi:10.11883/bzycj-2024-0216

突触后支架蛋白Preso在颅脑冲击伤诱导创伤后应激障碍中的作用机制

doi: 10.11883/bzycj-2024-0216

曹紫萱^{1, 2,},
张卓媛^{1, 3},
刘丹^{1, 3},
李田晶^{1, 3},
廖丹¹,
张敏¹,
葛俊苗¹,
罗鹏¹,
李新^1, ,

1.
空军军医大学西京医院，陕西西安 710032
2.
空军军医大学基础医学院，陕西西安 710032
3.
西北大学生命科学学院，陕西西安 710069

基金项目: 国家重点研发计划（2020-JCJQ-ZD-254-04）；国家自然科学基金（82171321）

详细信息

作者简介:
曹紫萱（2001－　），女，博士研究生，zixuancao2022@163.com

通讯作者:
李　新（1984－　），女，博士，副教授，li_xin_mail@126.com

中图分类号: O383
计量
- 文章访问数: 215
- HTML全文浏览量: 115
- PDF下载量: 57
- 被引次数: 2
出版历程
- 收稿日期: 2024-07-01
- 修回日期: 2024-10-22
- 网络出版日期: 2024-10-24
- 刊出日期: 2024-12-01

Role mechanism of the postsynaptic scaffold protein Preso in the induction of post-traumatic stress disorder by blast traumatic brain injury

CAO Zixuan^{1, 2
,},
ZHANG Zhuoyuan^{1, 3},
LIU Dan^{1, 3},
LI Tianjing^{1, 3},
LIAO Dan¹,
ZHANG Min¹,
GE Junmiao¹,
LUO Peng¹,
LI Xin^{1
, ,}

1.
Xijing Hospital, Air Force Medical University, Xiʼan 710032, Shaanxi, China
2.
Basic Medical Science Academy, Air Force Medical University, Xiʼan 710032, Shaanxi, China
3.
College of Life Sciences, Northwest University, Xiʼan 710069, Shaanxi, China

摘要

摘要: 将36只雄性C57小鼠随机分为对照组（Sham组）、3.5 MPa 颅脑冲击伤（blast-related traumatic brain injury, bTBI）组、4.5 MPa bTBI组、5.5 MPa bTBI组、4.5 MPa bTBI+生理盐水组（bTBI+SA组）、4.5 MPa bTBI+小分子多肽组（bTBI+TAT-FERM组），每组6只；将12只 Preso ^-/-小鼠随机分为Sham组和 4.5 MPa bTBI组，每组6只。对小鼠进行bTBI造模，完成后常规饲养2周，4.5 MPa bTBI+生理盐水组和4.5 MPa bTBI+TAT-FERM组在bTBI造模后每天通过尾静脉给药1次，连续给药5 d。与对照组相比，3.5 MPa bTBI组小鼠焦虑抑郁行为改变不显著；4.5 MPa bTBI和5.5 MPa bTBI组小鼠出现创伤后应激障碍（posttraumatic stress disorder, PTSD）样症状。与对照组相比，4.5 MPa bTBI组Preso/mGluR1复合体形成增加，使用TAT-FERM可阻断Preso与mGluR1的相互作用，可在不改变Preso/mGluR1复合体组成分子蛋白表达的情况下抑制Preso/mGluR1复合体形成，并且改善bTBI所导致的PTSD症状。bTBI促进Preso/mGluR1复合体形成是bTBI诱致PTSD症状的重要分子病理机制，通过阻断Preso与mGluR1相互作用可减轻bTBI对PTSD的影响，进而为治疗bTBI相关的PTSD提供了潜在靶点。
- 颅脑冲击伤 /
- 创伤后应激障碍 /
- 突触后支架蛋白 /
- 代谢性谷氨酸受体 /
- 小分子多肽
Abstract: To investigate the mechanism of post-synaptic scaffold protein Preso in the exacerbation of post-traumatic stress disorder (PTSD) by blast-related traumatic brain injury (bTBI), thirty-six male C57 mice were randomly divided into the control group (Sham group), 3.5 MPa bTBI group, 4.5 MPa bTBI group, 5.5 MPa bTBI group, 4.5 MPa bTBI+saline group, 4.5 MPa bTBI+small molecule interfering peptide (TAT-FERM) group, and 6 mice in each group. And twelve Preso^-/- mice were randomly divided into sham group and 4.5 MPa bTBI group, with 6 mice in each group. The mice were subjected to bTBI modelling and were routinely kept for 2 weeks after completion. 4.5 MPa bTBI+saline group and 4.5 MPa bTBI+TAT-FERM group were administered once a day through the tail vein for 5 consecutive days after bTBI modelling. Compared with the control group, the anxiety and depression behavior of 3.5 MPa bTBI mice was not significantly changed. Mice in the 4.5 MPa bTBI and 5.5 MPa bTBI groups showed significant PTSD symptoms and promoted the formation of the Preso/mGluR1 complex. The use of TAT-FERM blocked the interaction between Preso and mGluR1, inhibited the formation of Preso/mGluR1 complex without altering the expression of Preso/mGluR1 complex component proteins, and ameliorated PTSD symptoms caused by bTBI. Results display that the promotion of Preso/mGluR1 complex formation by bTBI is an important molecular pathological mechanism by which bTBI induces PTSD symptoms. The effect of bTBI on PTSD can be attenuated by blocking the interaction between Preso and mGluR1, providing a potential target for the treatment of bTBI-associated PTSD.
- blast traumatic brain injury /
- post-traumatic stress disorder /
- postsynaptic scaffolding proteins /
- metabotropic glutamate receptors /
- small molecule peptides

HTML全文

钒具有熔点高、延展性好、高温强度高的特点，被广泛应用于航天、医药等领域，是铁、钛等多种合金材料的重要添加元素。同时，由于具有中子辐照活性低、抗辐照肿胀能力强、与液态金属锂相容性好的优点，纯钒是国际热核聚变反应堆第一壁的重要候选结构材料^[1-2]。

已有的静态和准静态实验研究表明，纯钒的力学性能强烈依赖于材料纯度和制备方法，初始微结构差异对其屈服强度、断裂强度和断裂韧性等力学性能具有重要影响^[2-7]。同时，材料的力学特性往往与加载压力和加载应变率密切相关，而当前对纯钒动态冲击性能的研究较少，且以低压冲击下的流动特性^[8-12]、高压冲击相变^[13-14]为主。近几年来，高应变率下纯钒的变形和动态断裂已引起学术界的重点关注。例如，Zaretsky等^[15]、Kanel等^[16]针对纯钒在平板冲击和斜波加载下的弹性波衰减特性开展了实验研究，分析了温度对纯钒屈服强度和层裂强度的影响；Saveleva等^[17]采用化爆加载分析了纯钒的弹塑性衰减特性及层裂断裂对应变率的依赖性；Ashitkav等^[18]则利用超短激光脉冲研究了高应变率下纯钒的损伤断裂。上述研究为纯钒在动压高应变率环境下的应用提供了重要依据，但缺乏不同材料制备方法下纯钒的高应变率响应特性的比较研究。

本文中，以热等静压法(hot isostatic pressing, HIP)制备的国产纯钒为研究对象，采用一维平板撞击技术和激光干涉测速技术对冲击加载下纯钒的动态拉伸断裂开展实验研究，分析加工工艺、应变率对纯钒动态拉伸断裂的影响；此外，通过对弹塑性加载速度剖面的分析，给出纯钒弹性前驱波的衰减规律。

1. 实验原理及材料参数

实验原理见图 1，以∅100 mm口径的一级轻气炮为加载平台，采用对称碰靶方式，使纯钒飞片以预定的弹速撞击纯钒样品，在飞片和样品内分别产生左行和右行弹塑性加载波。它们分别到达飞片后界面和样品自由面后，经反射在样品内产生相向传播的两簇中心稀疏波，两者在样品内相遇后产生拉应力区。当拉伸应力幅值足够大，则样品将发生层裂，并在层裂断面处形成新的自由面，使样品自由面速度发生回跳，形成回跳层裂信号。利用激光干涉测速技术DISAR(displacement interferometer system of any reflector)^[19]监测弹速和纯钒样品的自由面速度历史，便可以获得纯钒的层裂强度和冲击Hugoniot参数，分析纯钒的弹性波衰减效应。

图 1 层裂实验装置及实验原理

Figure 1. Schematic of the experimental configuration

下载: 全尺寸图片幻灯片

纯钒试样与文献[13-14]中的为同批次，采用粉末冶金工艺，由热等静压法(HIP)制备而成(以下简称HIP纯钒)，其平均晶粒尺寸小于70 μm，纯度为99.93 %，主要杂质成分及含量见表 1。纯钒的密度为6.104 g/cm³，实测零压纵波声速和剪切波速分别为c_L＝6.053 km/s和c_s=2.770 km/s，由此得到其零压体波声速c_b=5.139 km/s，泊松比ν＝0.364。实验采用两种不同的飞片厚度，以分析不同拉伸应变率对纯钒层裂强度的影响。

表 1 HIP纯钒的主要杂质成分

Table 1. The main impurities of HIP vanadium

杂质元素^a)	C	N	O	Al	Fe	Cr	Si
质量分数/%	0.005 2	0.002 6	0.020	0.016	＜0.005	＜0.005	0.018
注：a)除Al和Si外，其余杂质含量均优于GB4310-84≪钒≫中V-1牌号熔炼钒的指标。

下载: 导出CSV

| 显示表格

2. 实验结果及分析

2.1 实验参数和主要结果

共进行了4发一维平板冲击实验, 弹速分别为321、460、525、540 m/s，对应的冲击压力在5.2~9.0 GPa之间，冲击参数估算采用的纯钒Hugoniot状态方程参数c₀、λ值(D_s=c₀+ λu)取自文献[20])。详细实验参数见表 2, 表中w_f为撞击速度，h_f为钒飞片厚度，h_s为钒样品厚度，σ_H为冲击压力，σ_sp为层裂强度， ${{\bar {\dot \varepsilon} }_{\rm{s}}}$ 为平均拉伸应变率，σ_HEL为Hugoniot弹性极限，Y为初始屈服强度。

表 2 纯钒对称碰撞层裂实验参数及结果

Table 2. Summary of experimental parameters

实验编号	w_f/(m·s^-1)	h_f/mm	h_s/mm	σ_H /GPa	σ_sp/GPa^a)	${{\bar {\dot \varepsilon} }_{\rm{s}}}$ /s^-1	σ_HEL/GPa	Y/GPa
No.1	321	3.051	6.055	5.2	4.0(3.6)	0.47×10⁵	1.7	0.7
No.2	460	3.050	6.051	7.5	4.3(3.6)	0.62×10⁵	1.8	0.8
No.3	525	3.064	6.055	8.6	5.0(3.9)	0.66×10⁵	1.8	0.8
No.4	540	1.457	3.045	9.0	5.3(4.4)	1.19×10⁵	2.0	0.9
注：a)括号内的值为不考虑回跳速度修正得到的层裂强度。

下载: 导出CSV

| 显示表格

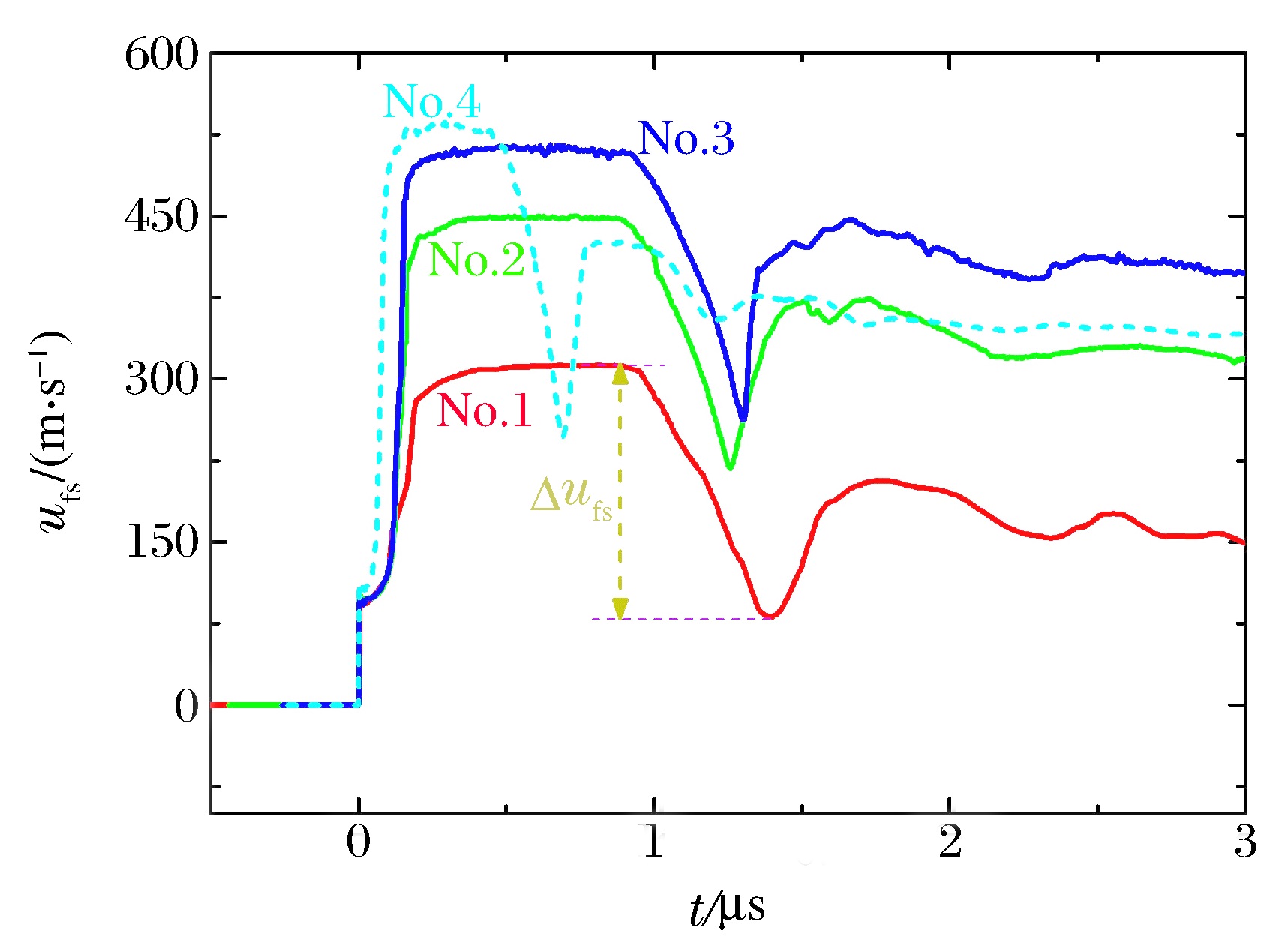

图 2为HIP纯钒的自由面速度剖面测量结果汇总。由图 2可以看出：在加载段，波剖面具有典型的弹性波-塑性波双波结构；在卸载段，由两相向传播的稀疏波相互作用引起的层裂回跳信号特征明显。

图 2 纯钒的自由面速度剖面汇总

Figure 2. Measured free-surface velocity profiles of HIP vanadium at different impact velocities

下载: 全尺寸图片幻灯片

2.2 纯钒的动态拉伸断裂特性

利用图 2所示的自由面速度剖面数据, 便可以计算纯钒的层裂强度σ_sp。由于平板撞击下加载波为梯形脉冲，样品和层裂片内的弹塑性波及其相互作用将导致速度剖面畸变，使得由σ_sp=ρ₀c_bΔu_fs/2计算得到的层裂强度偏离真值。为此，本文采用下式给出的层裂强度公式计算σ_sp，以计入材料弹塑性特性效应引入的回跳速度修正^[21]：

${\sigma _{{\rm{sp}}}} = \frac{1}{2}{\rho _0}{c_{\rm{b}}}(\Delta {u_{{\rm{fs}}}} + \delta )$

(1)

式中：速度回跳Δu_fs=u_max-u_min，u_max和u_min分别为层裂回跳信号的速度峰值和谷值；c_b为零压体波声速；δ是由材料弹塑性特性导致速度剖面畸变而引入的速度修正量，由样品的纵波/体波声速、层裂振荡周期、层裂回跳信号谷值点u_min前后段的速度梯度确定^[21]。

层裂强度σ_sp对应的平均拉伸应变率为：

${{\bar {\dot \varepsilon }}_{\rm{s}}} = \frac{1}{{2{c_{\rm{b}}}\Delta t}}\Delta {u_{{\rm{fs}}}}$

(2)

式中：Δt为u_max和u_min点对应的时间差。由式(1)得到的不同实验条件下纯钒的层裂强度σ_sp见表 2第6列，其中括号内的值是不考虑回跳速度修正(即式(1)中δ=0)得到的结果，与修正后的值相差0.4~1.0 GPa。拉伸应变率计算结果见表 2第7列，4发实验的平均拉伸应变率在0.47×10⁵~1.19×10⁵ s^-1范围。

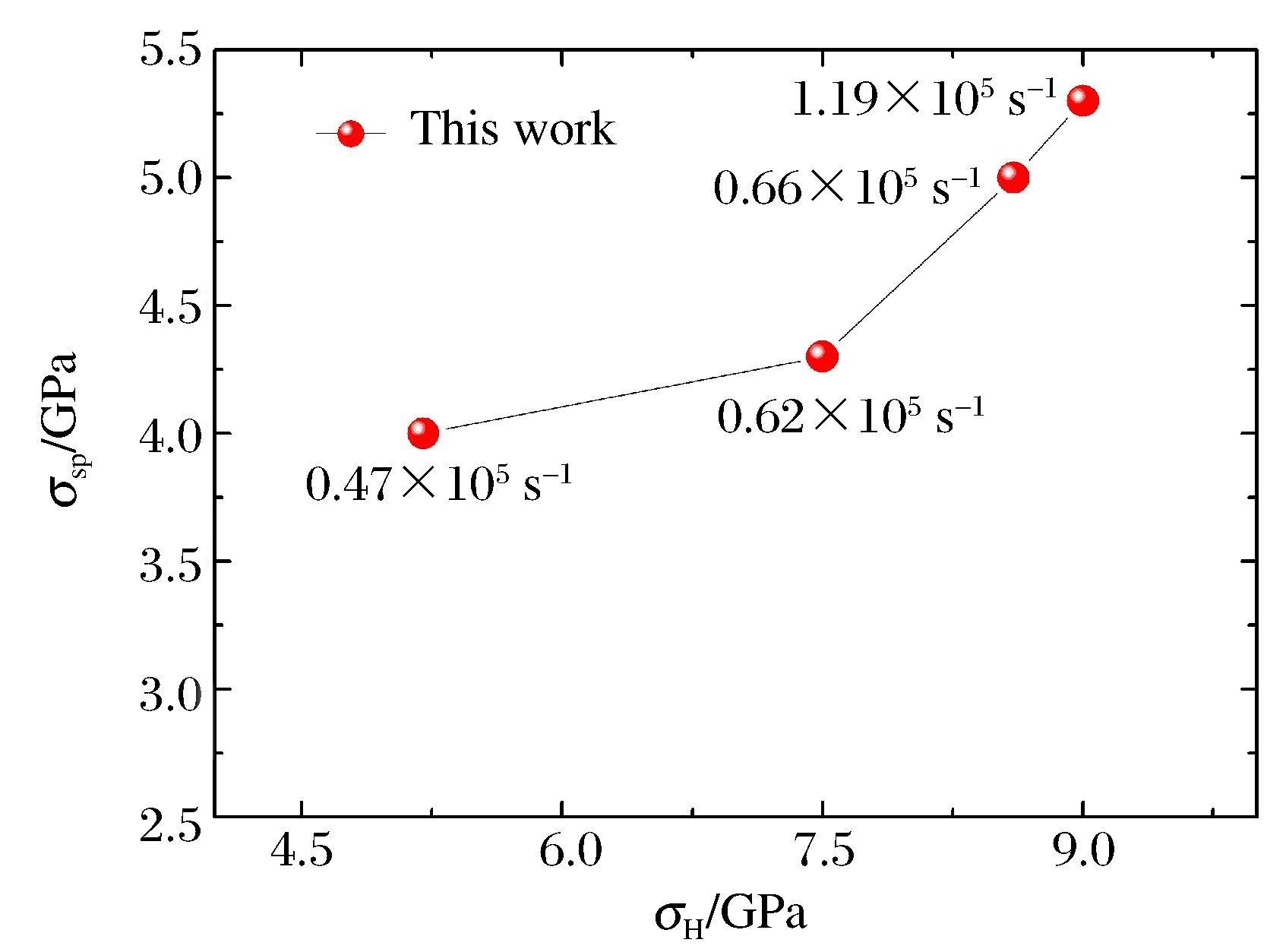

从表 2可以看出，在一维平面冲击加载下，国产HIP纯钒具有较强的抗拉伸断裂能力，计入材料弹塑性特性导致速度剖面畸变引入的速度修正时，其层裂强度高达4.0~5.3 GPa。同时，纯钒的层裂强度对冲击压力和拉伸应变率均比较敏感。从实验No.1~No.3的结果来看，在平均拉伸应变率变化不大的情况下，冲击压力从5.2 GPa升高到8.6 GPa时，纯钒的层裂强度升高了1 GPa；而比较实验No.3和No.4发现，虽然冲击压力十分接近，但当拉伸应变率从0.66×10⁵ s^-1升高到1.19×10⁵ s^-1时，纯钒的层裂强度也升高了0.3 GPa。本文HIP纯钒层裂强度对压力和应变率的依赖关系见图 3。纯钒层裂强度对应变率的依赖性在文献[15]和[17]中也有报道。这两篇文献采用与本文相同的层裂强度计算方法，前者在1.5×10⁵~5.1×10⁵ s^-1(平板冲击加载)应变率下得到的纯钒层裂强度在2.6~3.9 GPa范围，后者在~10⁷ s^-1(化爆加载)应变率下得到的层裂强度升高至~6.4 GPa，高应变率的影响更明显。图 4直观地给出了不同应变率实验下纯钒的层裂强度汇总。

图 3 HIP纯钒层裂强度随加载压力和应变率的变化关系

Figure 3. The dependence of spall strength for vanadiumon shock pressure and tensile strain rate

下载: 全尺寸图片幻灯片

图 4 不同实验给出的纯钒层裂强度比较

Figure 4. Comparison of spall strengths obtainedby different experiments for pure vanadium

下载: 全尺寸图片幻灯片

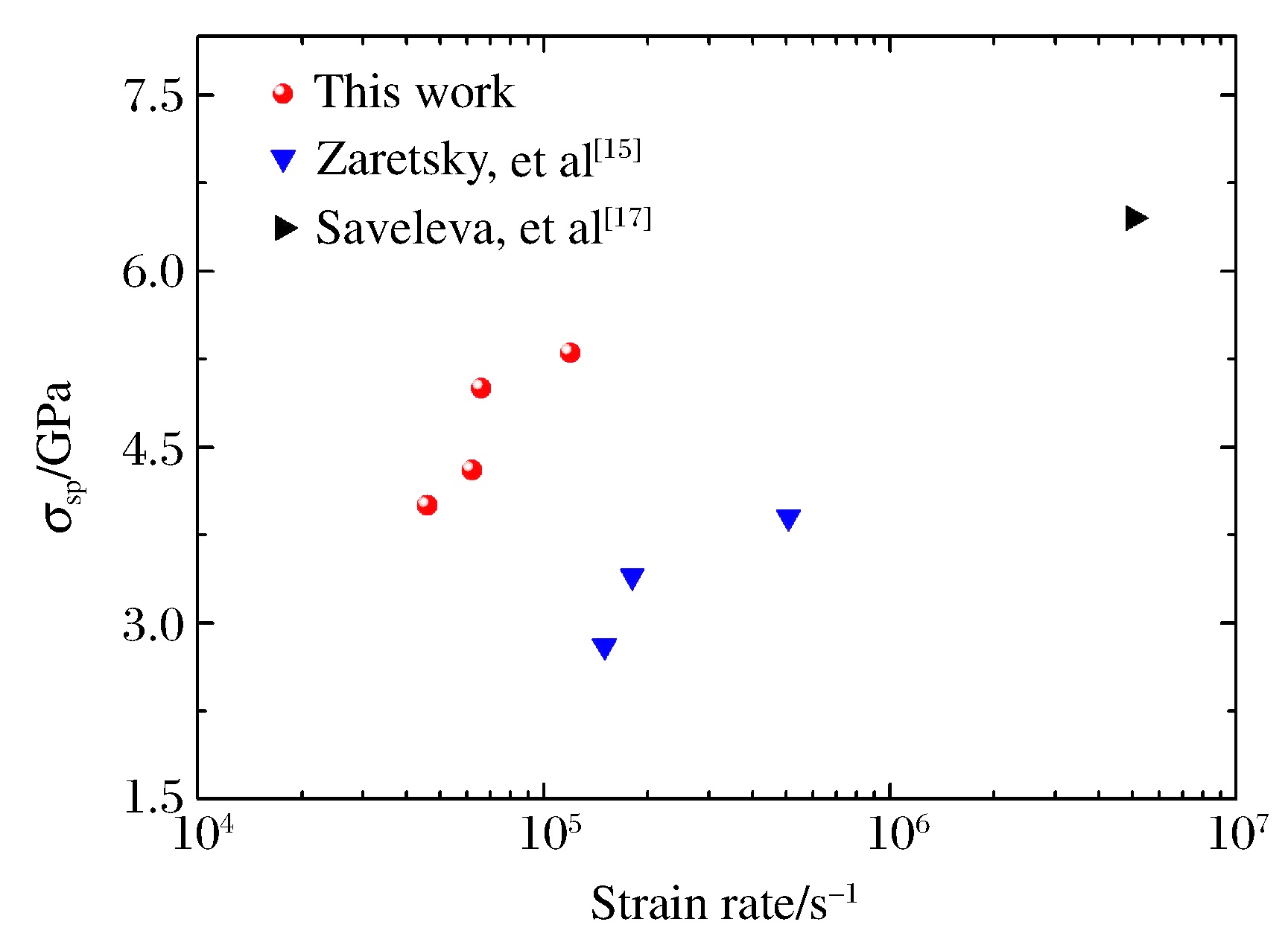

此外，从图 4可以看出，在相近加载条件下(平板冲击)，本文HIP纯钒的层裂强度明显高于Zaretsky等^[15]给出的熔炼纯钒实验结果，在~10⁵ s^-1应变率下平均相差~1.3 GPa。上述差别的原因可以归结于不同加工工艺下材料初始缺陷的差异。一方面，图 2中较光滑的速度回跳信号显示出纯钒韧性断裂的典型特征，其损伤演化是在拉伸脉冲作用下孔洞成核、长大和聚合的过程。另一方面，与熔炼法纯钒相比，本文中采用HIP法制备的纯钒纯度较高(>99.93%)，晶粒较细(晶粒大小 < 70 μm)，组织更均匀，钒基体晶界结合更紧密，影响其力学性能的内缺陷(特别是晶间孔隙)更少。上述原因使得HIP纯钒损伤成核较困难，导致其抗动态拉伸断裂的能力更强。

总体看来，HIP纯钒具有较强的抗动态拉伸断裂能力，其层裂强度对冲击压力和拉伸应变率均比较敏感。

2.3 纯钒的弹性波衰减特性

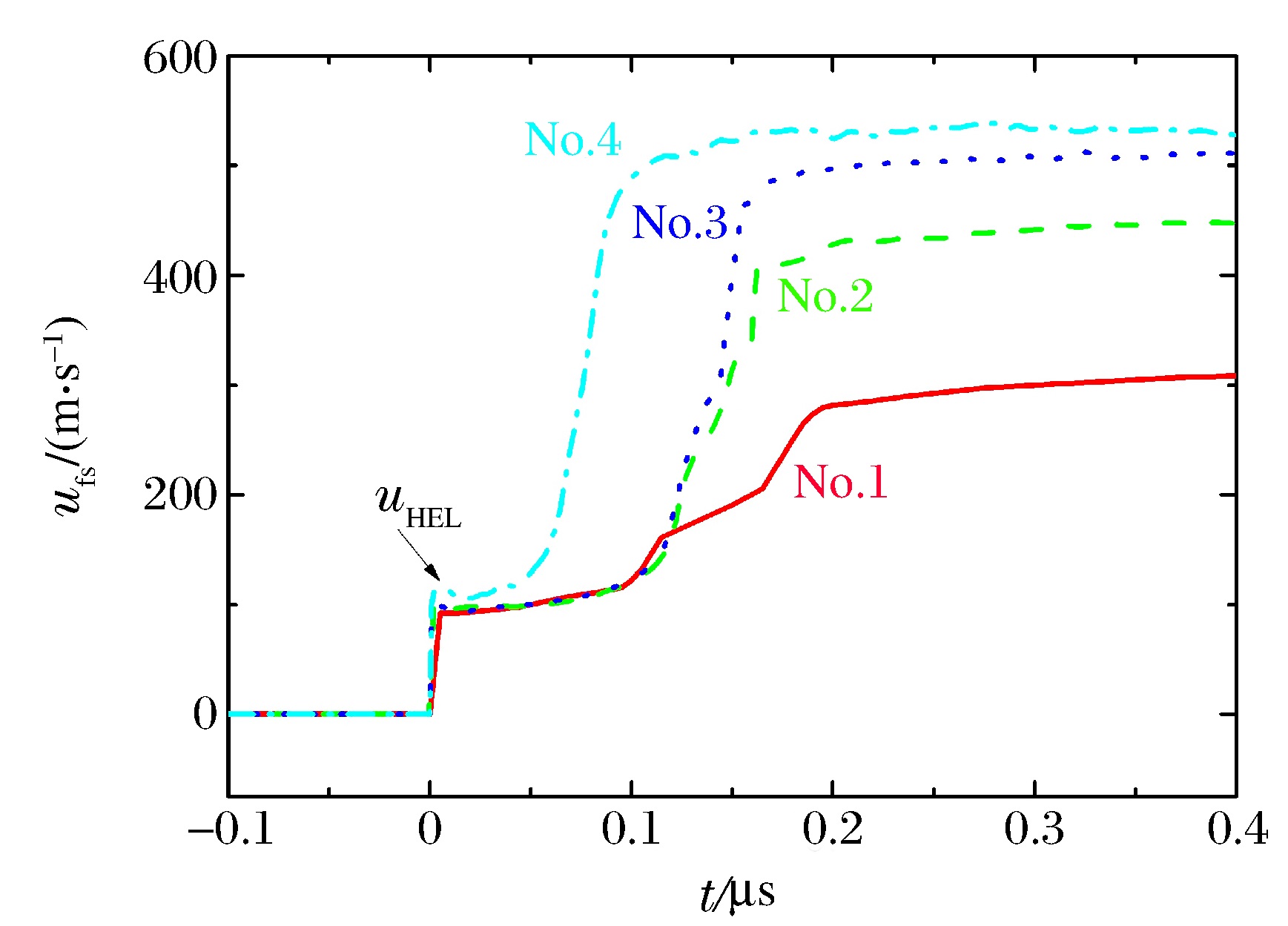

为分析纯钒的弹塑性响应特性，图 5给出了图 2所示波形的加载段局部放大。可以看出，本文的HIP纯钒具有圆头型的弹塑性双波结构特征，弹性前驱波阵面对应的速度峰值u_HEL^max和谷值u_HEL^min相差很小，剪应力松弛效应不明显。取两者平均值作为u_HEL的值，由σ_HEL=ρ₀c_Lu_HEL/2及Y=σ_HEL(1-2ν)(1-ν)可分别计算其Hugoniot弹性极限σ_HEL和屈服强度Y，具体结果见表 2第8列和第9列。可以看出，在本实验样品厚度范围内，σ_HEL(或Y)随样品厚度增大而略有降低，加载压力对它们则基本没有影响。

图 5 纯钒的弹塑性加载波特征

Figure 5. Elastic-plastic wave characteristics of HIP vanadium

下载: 全尺寸图片幻灯片

为了更好地分析纯钒的弹性波衰减特性，图 6给出了Hugoniot弹性极限随样品厚度变化的现有实验数据汇总。初步看来，尽管材料制备工艺不同，但本文中所得到的3、6 mm厚HIP纯钒样品的Hugoniot弹性极限与文献[15]和[20]中给出的2.5~5.0 mm范围内的熔炼纯帆实验结果整体趋势一致，材料制备工艺对纯钒Hugoniot弹性极限的影响并不明显。

图 6 纯钒的Hugoniot弹性极限随样品厚度的衰减规律

Figure 6. Decay of elastic wave with sample thickness for pure vanadium

下载: 全尺寸图片幻灯片

从图 6可以看出，纯钒的弹性前驱波幅值σ_HEL在样品厚度低于2 mm时的衰减较显著；当样品厚度大于2 mm后，样品厚度对σ_HEL的影响逐渐减弱，至h_s>6 mm后趋于稳定。对图 6中的全部实验数据采用指数衰减函数进行拟合，得到其最佳拟合方程为：

${\sigma _{{\rm{HEL}}}} = 3.246{({h_{\rm{s}}}/{h_0})^{ - 0.386}}\;\quad \quad {h_{\rm{s}}} \le 6\;{\rm{mm}}$

(3)

式中：h₀为单位长度。为便于比较，图 6中同时给出了Zaretsky等^[15]由0.25 mm≤h_s≤2 mm范围内的纯钒实验数据拟合得到的对数衰减曲线, σ_HEL=3.2－1.74 ln(h_s/h₀)。由图 6可以看出，两种拟合曲线在h_s≤2 mm内基本一致；本文中给出的指数衰减函数式(3)对于0 mm≤h_s≤6 mm范围内纯钒的弹性波衰减特性均可以较好地进行描述；而Zaretsky等^[15]给出的对数衰减函数仅能描述2 mm厚度范围内纯钒弹性波幅度的快速松弛，随着样品厚度的增大，该曲线与实验结果偏离越来越大，使用时需要谨慎。

3. 结论

纯钒的动态冲击响应特性与材料加工工艺密切相关。本文中采用平板冲击加载技术，实验获得了国产热等静压(HIP)纯钒在冲击压力5.2~9.0 GPa、拉伸应变率0.47×10⁵~1.19×10⁵ s^-1的层裂强度, 并对其弹性波衰减特性进行了分析。主要结论如下：

(1) 国产HIP纯钒具有较强的抗动态拉伸断裂能力，一维平板加载下其层裂强度位于4.0~5.3 GPa范围，明显高于相似加载条件下文献给出的熔炼钒实验结果。分析认为这与热等静压加工工艺下纯钒杂质含量低、内缺陷(特别是晶间孔隙)较小、钒基体晶界结合更为紧密有关；

(2) 纯钒层裂强度对冲击压力和拉伸应变率均比较敏感。冲击压力从5.2 GPa升高到8.6 GPa时，纯钒的层裂强度升高了1 GPa；而在相近压力下，当拉伸应变率从0.66×10⁵ s^-1升高到1.19×10⁵ s^-1时，纯钒的层裂强度也升高了0.3 GPa。随着应变率的升高，纯钒层裂强度对应变率的依赖性更显著；

(3) 纯钒的弹性波幅值随样品厚度增大而逐渐衰减。在6 mm样品厚度范围，其雨贡纽弹性极限σ_HEL随样品厚度h_s的衰减规律可采用指数函数σ_HEL=3.246 (h_s/h₀)^－0.386较好地近似，其中h₀为单位长度。

图 1 3组不同驱动压力爆炸冲击波实际加载的波形曲线

Figure 1. Three types of waveform curves for actual loading of blast shock wave with different driving pressures

下载: 全尺寸图片幻灯片

图 2 4组小鼠脑组织HE染色结果的比较

Figure 2. Comparison of HE staining results in brain tissue of four groups of mice

下载: 全尺寸图片幻灯片

图 3 Preso/mGluR1复合体在bTBI后的表达变化

Figure 3. Alteration of Preso/mGluR1 complex after bTBI

下载: 全尺寸图片幻灯片

图 4 TAT-FERM对Preso/mGluR1复合体在bTBI后的表达影响

Figure 4. Effects of TAT-FERM on Preso/mGluR1 complex after bTBI

下载: 全尺寸图片幻灯片

表 1 4组小鼠旷场实验结果对比

Table 1. Comparison of results of four groups of mice in open-field experiment

分组	进入中心区域次数	中心区域运动距离百分比/%
Sham	5.83±0.65	15.12±1.74
3.5 MPa bTBI	5.67±0.52	14.75±1.55
4.5 MPa bTBI	4.33±0.44	10.43±1.16
5.5 MPa bTBI	3.50±0.55	7.47±0.37

下载: 导出CSV

表 2 4组小鼠高架十字迷宫实验结果的比较

Table 2. Comparison of results of elevated cross maze experiments in four groups of mice

分组	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{e}}}$ /%	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{t}}}$ /%
Sham	14.02±1.32	12.15±1.55
3.5 MPa bTBI	10.57±0.83	10.03±0.54
4.5 MPa bTBI	9.41±0.96	8.11±0.88
5.5 MPa bTBI	5.38±0.75	4.95±1.28

下载: 导出CSV

表 3 2组Preso^-/-小鼠旷场实验结果对比

Table 3. Comparison of results of two groups of Preso^-/- mice in open-field experiment

分组	进入中心区域次数	中心区域运动距离百分比/%
Sham	6.33±0.65	14.81±0.84
bTBI	5.33±0.52	13.94±1.35

下载: 导出CSV

表 4 2组Preso^-/-小鼠高架十字迷宫实验结果比较

Table 4. Comparison of results of elevated cross maze experiments in two groups of Preso^-/- mice

分组	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{e}}}$ /%	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{t}}}$ /%
Sham	13.34±0.98	11.15±1.43
bTBI	12.55±1.28	10.03±1.24

下载: 导出CSV

表 5 2组bTBI小鼠旷场实验结果对比

Table 5. Comparison of results of two groups of bTBI mice in open-field experiment

给药分组	进入中心区域次数	中心区域运动距离百分比/%
SA	3.67±0.75	8.08±0.86
TAT-FERM	4.50±0.89	12.44±0.45

下载: 导出CSV

表 6 2组bTBI小鼠高架十字迷宫实验结果比较

Table 6. Comparison of results of elevated cross maze experiments in two groups of bTBI mice

分组	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{e}}}$ /%	${\mathrm{\gamma }}_{{n}_{\mathrm{o}\mathrm{t}}}$ /%
SA	5.21±0.76	5.18±0.45
TAT-FERM	9.79±1.15	9.32±0.59

下载: 导出CSV

参考文献(13)

[1]	LINDBERG M A, MOY MARTIN E M, MARION D W. Military traumatic brain injury: the history, impact, and future [J]. Journal of Neurotrauma, 2022, 39(17/18): 1133–1145. DOI: 10.1089/neu.2022.0103.
[2]	TROYANSKAYA M, PASTOREK N J, SCHEIBEL R S, et al. Combat exposure, PTSD symptoms, and cognition following blast-related traumatic brain injury in OEF/OIF/OND service members and veterans [J]. Military Medicine, 2015, 180(3): 285–289. DOI: 10.7205/MILMED-D-14-00256.
[3]	KAPLAN G B, LEITE-MORRIS K A, WANG L, et al. Pathophysiological bases of comorbidity: traumatic brain injury and post-traumatic stress disorder [J]. Journal of Neurotrauma, 2018, 35(2): 210–225. DOI: 10.1089/neu.2016.4953.
[4]	JAMJOOM A A B, RHODES J, ANDREWS P J D, et al. The synapse in traumatic brain injury [J]. Brain, 2021, 144(1): 18–31. DOI: 10.1093/brain/awaa321.
[5]	HU J H, YANG L L, KAMMERMEIER P J, et al. Preso1 dynamically regulates group I metabotropic glutamate receptors [J]. Nature Neuroscience, 2012, 15(6): 836–844. DOI: 10.1038/nn.3103.
[6]	ZHANG Z Y, GAO X Y, TIAN Z C, et al. Preso enhances mGluR1-mediated excitotoxicity by modulating the phosphorylation of mGluR1-Homer1 complex and facilitating an ER stress after traumatic brain injury [J]. Cell Death Discovery, 2024, 10(1): 153. DOI: 10.1038/s41420-024-01916-5.
[7]	RACE N S, ANDREWS K D, LUNGWITZ E A, et al. Psychosocial impairment following mild blast-induced traumatic brain injury in rats [J]. Behavioural Brain Research, 2021, 412: 113405. DOI: 10.1016/j.bbr.2021.113405.
[8]	KIM S Y, YEH P H, OLLINGER J M, et al. Military-related mild traumatic brain injury: clinical characteristics, advanced neuroimaging, and molecular mechanisms [J]. Translational Psychiatry, 2023, 13(1): 289. DOI: 10.1038/s41398-023-02569-1.
[9]	LAI C, KOSTAS-POLSTON E A, ENGLER M B, et al. Prevalence of PTSD in active duty members with mild traumatic brain injury: systematic review and meta-analysis [J]. Military Medicine, 2024, 189(7/8): e1454–e1461. DOI: 10.1093/milmed/usae272.
[10]	CHEN T, ZHU J, WANG Y H, et al. Arc silence aggravates traumatic neuronal injury via mGluR1-mediated ER stress and necroptosis [J]. Cell Death and Disease, 2020, 11(1): 4. DOI: 10.1038/s41419-019-2198-5.
[11]	HENTER I D, PARK L T, ZARATE C A. Novel glutamatergic modulators for the treatment of mood disorders: current status [J].CNS Drugs, 2021, 35(5): 527–543. DOI: 10.1007/s40263-021-00816-x.
[12]	BARACALDO-SANTAMARÍA D, ARIZA-SALAMANCA D F, CORRALES-HERNÁNDEZ M G, et al. Revisiting excitotoxicity in traumatic brain injury: from bench to bedside [J]. Pharmaceutics, 2022, 14(1): 152. DOI: 10.3390/pharmaceutics14010152.
[13]	LEE H W, CHOI J, SHIN H, et al. Preso, a novel PSD-95-interacting FERM and PDZ domain protein that regulates dendritic spine morphogenesis [J]. Journal of Neuroscience, 2008, 28(53): 14546–14556. DOI: 10.1523/JNEUROSCI.3112-08.2008.
