瓦斯爆炸载荷作用下矿用柱壳救生舱抗爆性分析及结构优化

陈晓坤 李海涛 王秋红 金永飞 邓军 张嬿妮

引用本文:
Citation:

瓦斯爆炸载荷作用下矿用柱壳救生舱抗爆性分析及结构优化

    作者简介: 陈晓坤(1961-),男,教授,博士生导师;
    通讯作者: 王秋红, wangqiuhong1025@126.com
  • 基金项目: 陕西省国际科技合作与交流计划项目 2016KW-070
    国家自然科学基金项目 51504190

    国家重点研发计划项目 2016YFC0800100
    国家自然科学基金项目 51604218
    国家自然科学基金面上项目 51674191
    国家自然科学基金面上项目 51674193

  • 中图分类号: O383.3

Antiknock analysis and structure optimization for coal mine cylindrical shell refuge capsule under gas explosion load

    Corresponding author: WANG Qiuhong, wangqiuhong1025@126.com ;
  • CLC number: O383.3

  • 摘要: 矿用救生舱是矿井安全生产中必备的救生装备,其稳定性和抗爆性能决定着逃生人员的生存概率。本文中设计了一种圆柱壳结构救生舱,优化了该救生舱在瓦斯爆炸载荷作用下的抗爆性能:首先,采用ANSYS/LS DYNA软件模拟并验证了爆炸流场载荷;其次,采用ALE流固耦合算法揭示了真实环境下爆炸流场与救生舱的耦合作用;然后,对其进行抗爆性模拟分析及结构设计优化;最后,对比分析了原模型和优化模型的动力响应、强度及能量变化特征,结果表明优化后的救生舱抗爆性满足国家规范要求。
  • 图 1  救生舱网格模型及配筋

    Figure 1.  Meshes of rescue capsule and reinforcement

    图 2  大型实验巷道瓦斯爆炸物理模型

    Figure 2.  Physical model of gas explosion in a large tunnel

    图 3  瓦斯爆炸实验值、理论值及模拟值对比

    Figure 3.  Comparison of experimental, theoreticaland numerical data

    图 4  爆炸流场与结构的耦合作用

    Figure 4.  Coupling interaction between flow field and structures

    图 5  不同时刻救生舱的等效应力分布

    Figure 5.  Distribution of equivalent stress of rescue capsule at different moments

    图 6  不同时刻救生舱的位移分布

    Figure 6.  Distribution of displacement of rescue capsule at different moments

    图 7  优化模型网格及配筋

    Figure 7.  Meshes of optimization model and its reinforcement

    图 8  不同时刻优化模型等效应力分布

    Figure 8.  Distribution of equivalent stress of optimization model at different moments

    图 9  不同时刻优化模型位移分布

    Figure 9.  Distribution of displacement of optimal model at different moments

    图 10  原模型与优化模型关键结构动态响应对比

    Figure 10.  Comparison of dynamic response of key components on original and optimized models

    图 11  原模型与优化模型的动能、内能及总能量对比

    Figure 11.  Comparison of kinetic energy, internal energyand total energy of original and optimized models

    表 1  线性多项式方程中的参数

    Table 1.  Parameters used in linear polynomial equation of state

    材料 ρ/(kg·m-3) C0/Pa C1/Pa C2/Pa C3/Pa C4 C5 C6 E/(kJ·m-3) V0
    空气 1.29 -1×105 0 0 0 0.4 0.4 0 250 1
    瓦斯 1.23 0 0 0 0 0.274 0.274 0 340 1
    下载: 导出CSV
  • [1] WANG K, JIANG S G, MA X P, et al. Study of the destruction of ventilation systems in coal mines due to gas explosions[J]. Powder Technology, 2015, 286:401-411. doi: 10.1016/j.powtec.2015.08.020
    [2] ZHANG B Y, ZHAO W, WAN W, et al. Pressure characteristics and dynamic response of coal mine refuge chamber with underground gas explosion[J]. Journal of Loss Prevention in the Process Industries, 2014, 30(3):37-46.
    [3] NIU H Y, DENG J, ZHOU X Q, et al. Association analysis of emergency rescue and accident prevention in coal mine[J]. Procedia Engineering, 2012, 43:71-75. doi: 10.1016/j.proeng.2012.08.013
    [4] 樊小涛.矿用救生舱抗爆性能试验研究[J].矿业安全与环保, 2010, 37(3):25-30.
    FAN Xiaotao. Study on blast performance of refuge chamber[J]. Mining Safety & Environmental Protection, 2010, 37(3):25-30.
    [5] ZHAO H J, QIAN X M. Simulation analysis on structure safety of coal mine mobile refuge chamber under explosion load[J]. Safety Science, 2012, 50(4):674-678. doi: 10.1016/j.ssci.2011.08.053
    [6] 赵焕娟, 黄平, 钱新明.救生舱板壳结构抗冲击结构安全分析及优化对策[J].煤炭学报, 2013, 38(6):1095-1100.
    ZHAO Huanjuan, HUANG Ping, QIAN Xinming. Structure safety analysis and optimization of refuge chamber shell under explosion load[J]. Journal of China Coal Society, 2013, 38(6):1095-1100.
    [7] 刘超, 鲍久圣.救生舱抗爆炸冲击载荷数值模拟[J].金属矿山, 2014, 457(1):141-144.
    LIU Chao, BAO Jiusheng. Numerical simulation of explosion impact load on refuge chamber[J]. Metal Mine, 2014, 457(1):141-144.
    [8] FASOULETOS M A. Parametric design of a coal mine refuge chamber[D]. Morgantaon: West Virginia University, 2007.
    [9] MARGOLIS K A, WESTERMAN C Y K, KOWALSKI-TRAKOFLER K M. Underground mine refuge chamber expectations training: Program development and evaluation[J]. Safety Science, 2010, 49(3):522-530.
    [10] 马立东, 潘海彦, 王云, 等.井下救生舱抵抗爆炸冲击的数值模拟[J].振动与冲击, 2012, 31(20):172-176.
    MA Lidong, PAN Haiyan, WANG Yun, et al. Numerical simulation of a refuge capsule resisting gas explosion impact[J]. Journal of Vibration and Shock, 2012, 31(20):172-176.
    [11] ZHAO H J, QIAN X M. Simulation analysis on structure safety of two typical refuge chamber shell forms under explosion load[J]. Procedia Engineering, 2012, 45(2):910-915.
    [12] 曾一鑫, 白春华, 李建平, 等.巷道救生舱抗冲击数值仿真[J].煤炭学报, 2012, 37(10):1705-1708.
    ZENG Yixin, BAI Chunhua, LI Jianping, et al. Numerical simulation of rescue cabin under blasting in the tunnel[J]. Journal of China Coal Society, 2012, 37(10):1705-1708.
    [13] 岳强, 司荣军.瓦斯爆炸冲击作用下新型复合结构防护外壳的动态响应[J].振动与冲击, 2011, 30(10):148-152.
    YUE Qiang, SI Rongjun. Dynamic response of a new protective crust with compound structure to shock wave of gas explosion[J]. Journal of Vibration and Shock, 2011, 30(10):148-152.
    [14] 杨俊玲, 马跃征, 杨鲁伟, 等.煤矿救生舱防爆性能分析[J].煤炭学报, 2013, 38(增刊1):159-163.
    YANG Junling, MA Yuezheng, YANG Luwei, et al. Explosion-proof performance analysis of mine refuge chamber[J]. Journal of China Coal Society, 2013, 38(suppl 1):159-163.
    [15] 王海燕, 曹涛, 周心权, 等.煤矿瓦斯爆炸冲击波衰减规律研究与应用[J].煤炭学报, 2009, 34(6):778-782.
    WANG Haiyan, CAO Tao, ZHOU Xinquan, et al. Research and application of attenuation law about gas explosion shock wave in coal mine[J]. Journal of the China Coal Society, 2009, 34(6):778-782.
    [16] 梅瑞斌, 李长生, 蔡般, 等.爆炸冲击下煤矿救生舱抗爆能力有限元分析[J].东北大学学报, 2013, 34(1):85-94.
    MEI Ruibin, LI Changsheng, CAI Ban, et al. FEM analysis of anti-deformation capability for coal mine refuge chamber suffered to gas explosion[J]. Journal of Northeastern University, 2013, 34(1):85-94.
    [17] TRELAT S, SOCHET I, AUTRUSSON B. Impact of a shock wave on a structure on explosion at altitude[J]. Journal of Loss Prevention in the Process Industries, 2007, 20(4):509-516.
    [18] 高轩能, 刘颖, 王书鹏.基于LS-DYNA的大空间柱壳结构爆炸波压力场分析[J].振动与冲击, 2011, 30(9):70-75.
    GAO Xuanneng, LIU Ying, WANG Shupeng. Analysis of explosive shock wave pressure distribution on large-space cylindrical reticulated shell based on LS-DYNA[J]. Journal of Vibration and Shock, 2011, 30(9):70-75.
    [19] 吴斌. 矿井半封闭空间内瓦斯空气预混气体热动力学研究[D]. 北京: 中国矿业大学, 2003.
    [20] 田志敏, 邬玉斌, 罗奇峰.隧道内爆炸冲击波传播特性及爆炸荷载分布规律研究[J].振动与冲击, 2011, 30(1):21-26.
    TIAN Zhimin, WU Yubin, LUO Qifeng. Characteristics of in-tunnel explosion induced air shock wave and distribution law of reflected shock wave load[J]. Journal of Vibration and Shock, 2011, 30(1):21-26.
    [21] 曲志明, 周心权, 王海燕, 等.瓦斯爆炸冲击波超压的衰减规律[J].煤炭学报, 2008, 33(4):410-414.
    QU Zhiming, ZHOU Xinquan, WANG Haiyan, et al. Overpressure attenuation of shock wave during gas explosion[J]. Journal of China Coal Society, 2008, 33(4):410-414.
  • [1] 张社荣王高辉 . 水下爆炸冲击荷载下混凝土重力坝的抗爆性能. 爆炸与冲击, 2013, 33(3): 255-263. doi: 10.11883/1001-1455(2013)03-0255-08
    [2] 曹源金先龙李政 . 冲击载荷下柔性储液罐动态响应数值模拟及规律分析. 爆炸与冲击, 2011, 31(5): 469-474. doi: 10.11883/1001-1455(2011)05-0469-06
    [3] 敬霖王志华赵隆茂阎庆荣 . 撞击载荷下泡沫铝夹芯梁的塑性动力响应. 爆炸与冲击, 2010, 30(6): 561-568. doi: 10.11883/1001-1455(2010)06-0561-08
    [4] 陈洋吴亮许锋鲁帅 . 爆破开挖振动下既有大型储油罐的动力响应. 爆炸与冲击, 2018, 38(6): 1394-1403. doi: 10.11883/bzycj-2017-0128
    [5] 郭君杨文山姚熊亮张阿漫任少飞 . 基于场分离的水下爆炸流固耦合计算方法. 爆炸与冲击, 2011, 31(3): 295-299. doi: 10.11883/1001-1455(2011)03-0295-05
    [6] 张旭红王志华赵隆茂 . 爆炸载荷作用下铝蜂窝夹芯板的动力响应. 爆炸与冲击, 2009, 29(4): 356-360. doi: 10.11883/1001-1455(2009)04-0356-05
    [7] 邹广平孙杭其唱忠良熊海林 . 聚氨酯/钢夹芯结构爆炸载荷下动力学响应的数值模拟. 爆炸与冲击, 2015, 35(6): 907-912. doi: 10.11883/1001-1455(2015)06-0907-06
    [8] 崔溦宋慧芳张社荣 . 土中爆炸作用下箱涵动力响应的SPH-FE耦合分析. 爆炸与冲击, 2012, 32(5): 551-556. doi: 10.11883/1001-1455(2012)05-0551-06
    [9] 宋延泽田锦邦赵隆茂郑津洋 . 离散多层绕带容器在爆炸载荷作用下动力响应的数值模拟研究. 爆炸与冲击, 2008, 28(4): 324-330. doi: 10.11883/1001-1455(2008)04-0324-07
    [10] 史博张晓颖李阔李志强 . 爆炸载荷下中空夹层玻璃的动力响应影响因素. 爆炸与冲击, 2018, 38(1): 119-123. doi: 10.11883/bzycj-2017-0018
    [11] 谌勇唐平汪玉杨世全 . 刚塑性圆板受水下爆炸载荷时的动力响应. 爆炸与冲击, 2005, 25(1): 90-96. doi: 10.11883/1001-1455(2005)01-0090-07
    [12] 邓贵德郑津洋陈勇军赵隆茂赵永刚马利 . 离散多层爆炸容器的抗爆性能和尺寸效应. 爆炸与冲击, 2010, 30(2): 215-219. doi: 10.11883/1001-1455(2010)02-0215-05
    [13] 姚哲芳任辉启沈兆武 . 柱状装药爆炸条件下厚壁圆筒爆室内 流场及结构动力响应分析. 爆炸与冲击, 2012, 32(5): 449-456. doi: 10.11883/1001-1455(2012)05-0449-08
    [14] 杨旭张于晔张宁 . 爆炸冲击作用下预制节段拼装桥墩的动态响应与损伤分析. 爆炸与冲击, 2019, 39(3): 035104-1-035104-8. doi: 10.11883/bzycj-2017-0429
    [15] 梁运涛曾文 . 激波诱导瓦斯爆炸的动力学特性及影响因素. 爆炸与冲击, 2010, 30(4): 370-376. doi: 10.11883/1001-1455(2010)04-0370-07
    [16] 廖华林李根生 . 孔隙流体耦合效应对射流冲击应力分布的影响分析. 爆炸与冲击, 2006, 26(1): 84-90. doi: 10.11883/1001-1455(2006)01-0084-07
    [17] 冯慧平刘洪兵左兴惠浪浪 . 地下坑道对其临界震塌爆距处钻地武器爆炸荷载的动力响应. 爆炸与冲击, 2014, 34(5): 539-546. doi: 10.11883/1001-1455(2014)05-0539-08
    [18] 胡柳青李夕兵龚声武 . 冲击载荷作用下裂纹动态响应的数值模拟. 爆炸与冲击, 2006, 26(3): 214-221. doi: 10.11883/1001-1455(2006)03-0214-08
    [19] 周杰陶钢王健 . 爆炸冲击波对肺损伤的数值模拟. 爆炸与冲击, 2012, 32(4): 418-422. doi: 10.11883/1001-1455(2012)04-0418-05
    [20] 周杰陶钢潘保青张洪伟 . 爆炸冲击波对人体胸部创伤机理的有限元方法研究. 爆炸与冲击, 2013, 33(3): 315-321. doi: 10.11883/1001-1455(2013)03-0315-06
  • 加载中
图(11)表(1)
计量
  • 文章访问数:  292
  • HTML全文浏览量:  43
  • PDF下载量:  193
  • 被引次数: 0
出版历程
  • 收稿日期:  2016-08-17
  • 录用日期:  2016-12-01
  • 刊出日期:  2018-01-25

瓦斯爆炸载荷作用下矿用柱壳救生舱抗爆性分析及结构优化

    作者简介:陈晓坤(1961-),男,教授,博士生导师
    通讯作者: 王秋红, wangqiuhong1025@126.com
  • 1. 西安科技大学安全科学与工程学院,陕西 西安 710054
  • 2. 西安科技大学陕西省煤火灾害防控重点实验室,陕西 西安 710054
  • 3. 西安科技大学西部煤矿安全教育部工程研究中心,陕西 西安 710054
基金项目:  陕西省国际科技合作与交流计划项目 2016KW-070国家自然科学基金项目 51504190国家重点研发计划项目 2016YFC0800100国家自然科学基金项目 51604218国家自然科学基金面上项目 51674191国家自然科学基金面上项目 51674193

摘要: 矿用救生舱是矿井安全生产中必备的救生装备,其稳定性和抗爆性能决定着逃生人员的生存概率。本文中设计了一种圆柱壳结构救生舱,优化了该救生舱在瓦斯爆炸载荷作用下的抗爆性能:首先,采用ANSYS/LS DYNA软件模拟并验证了爆炸流场载荷;其次,采用ALE流固耦合算法揭示了真实环境下爆炸流场与救生舱的耦合作用;然后,对其进行抗爆性模拟分析及结构设计优化;最后,对比分析了原模型和优化模型的动力响应、强度及能量变化特征,结果表明优化后的救生舱抗爆性满足国家规范要求。

English Abstract

  • 矿井瓦斯爆炸是煤矿开采过程中六大灾害之一,爆炸后产生的高温、高压及有毒有害气体对井下人员生命和各种设备造成重大灾难[1]。当煤矿发生瓦斯爆炸事故时,矿用救生舱可为无法及时逃离或等待救援的矿工提供一个安全的紧急避难所[2],救生舱已成为煤矿安全风险预防设施的六大系统之一[3]。救生舱必须具备良好的抗爆性能和密封性能,才能保证救生舱在瓦斯爆炸事故中具有较好的稳定性。因此,研发抗爆性能强、稳定性好的救生舱,对于提高矿井爆炸事故中逃生人员的生存率具有重要作用。

    从安全角度讲,救生舱整体结构必须稳定、灵活。救生舱的关键结构如外壳、舱门、法兰、加强筋的变形和扭曲必须在合理范围。因此,对救生舱的关键部位展开抗爆性分析就显得异常重要。相关学者对救生舱抗爆性能[4-7]、隔热性能[8-9]已展开了诸多研究。虽然也探讨了爆炸载荷类型、迎爆面形状、舱体结构及配筋率对救生舱动力响应的影响,然而,关于瓦斯爆炸作用下舱体抗爆性分析的研究较少。而且,大都采用了三角波[10-13]和梯形方波[14]甚至脉冲载荷[15]及TNT当量法[16]对瓦斯爆炸荷载进行简化,尽管这些研究大大节省了计算成本,但忽略了爆炸冲击波与结构间的流固耦合过程,导致模拟结果与真实值偏离较大;另外,未考虑舱体结构的尺寸效应对舱体抗爆性能的影响。

    基于此,本文中先建立救生舱的物理模型、模拟区域及边界条件,建立瓦斯爆炸作用下救生舱的动态数学模型及条件,采用完全流固耦合算法揭示瓦斯爆炸流场与结构的耦合作用,计算并优化该救生舱的结构参数,分析思路拟为矿用救生舱的安全设计提供一种优化方法。

    • 参考《煤矿井下救生舱抗爆性能数值模拟检测简要规范(建议稿)》及矿用救生舱的实际参数建立物理模型。实体结构如法兰、铰链、加强筋、把手、舱门、逃生门采用实体单元,蒙皮等采用壳体单元。图 1为救生舱的形状和几何结构。救生舱总长度7.2 m,直径1.8 m;救生舱壳体内部纵向均匀分布10根环向加强筋,6根轴向加强筋,各单元通过钢板和螺栓、法兰焊接在一起构成救生舱。

      图  1  救生舱网格模型及配筋

      Figure 1.  Meshes of rescue capsule and reinforcement

    • 目前,主要通过入射冲击波作用在舱体上的压力时程曲线来确定救生舱爆炸载荷[11-13]。依照《煤矿可移动式硬体救生舱通用技术条件(征求意见稿)》,巷道模型采用半圆拱形,巷道总长度为148 m,高2.6 m、宽3.2 m,为等截面直巷道,救生舱放置于巷道水平128 m处,爆源段长28 m,冲击波传播到舱体前的距离为100 m,巷道物理模型如图 2所示。

      图  2  大型实验巷道瓦斯爆炸物理模型

      Figure 2.  Physical model of gas explosion in a large tunnel

      在瓦斯空气混合区域设置起爆点,能量为10 mJ。救生舱的底部焊接有槽钢,槽钢与滑轨配合,救生舱可沿着滑轨方向轻微滑动,救生舱底部支架固定在巷道底板且初始速度为零,巷道壁面平整、坚固,不考虑巷道壁面的吸能作用。

    • 混合气体的主要成分是甲烷。模拟中选用浓度为9.5%的瓦斯/空气混合气体。采用空物质模型及线性多项式状态方程[17]描述空气和瓦斯的流动状态,线性多项式状态方程如下:

      $ p = {C_0} + {C_1}\mu + {C_2}{\mu ^2} + {C_3}{\mu ^3} + ({C_4} + {C_5}\mu + {C_6}{\mu ^2})E $

      式中:ρ0为初始密度, ρ为密度, E为比内能;C0~C6为参数, μ=ρ/ρ0-1。空物质材料模型和线性多项式方程中的参数值,见表 1

      材料 ρ/(kg·m-3) C0/Pa C1/Pa C2/Pa C3/Pa C4 C5 C6 E/(kJ·m-3) V0
      空气 1.29 -1×105 0 0 0 0.4 0.4 0 250 1
      瓦斯 1.23 0 0 0 0 0.274 0.274 0 340 1

      表 1  线性多项式方程中的参数

      Table 1.  Parameters used in linear polynomial equation of state

      采用非线性塑性材料模型Plastic-Kinematic来模拟舱体各部位受力变形,该模型假定的材料屈服应力为[18]

      $ {\sigma _{\rm{y}}} = \left[ {1 + {{\left( {\frac{{\varepsilon \prime }}{C}} \right)}^{1/P}}} \right]({\sigma _0} + \beta {E_{\rm{p}}}\varepsilon _{\rm{p}}^{{\rm{eff}}}) $

      式中:CP为Cowper-Symonds常数,C=40.4,P=5,β为硬化参数,当β=0时为随动硬化,当β=1时为各向同性硬化,σ0为屈服应力,ε′为应变率, εpeff为有效塑性应变,σy为屈服强度,Ep为塑性硬化模量。Q460钢的状态方程参数分别为:σy=460 MPa,Ep=1 180 MPa,E=201 GPa,ν=0.3,β=0,εf=0.32。

    • 吴斌[19]和田志敏等[20]在全尺寸巷道中展开了瓦斯浓度9.5%、体积200 m3甲烷/空气预混气体的爆炸实验,从理论上分析了瓦斯爆炸超压与距离、隧道断面面积和瓦斯体积(初始爆炸能量)之间的非线性关系。冲击波超压计算公式[21]如下:

      $ \Delta p = \frac{{4k}}{{\left( {k + 1} \right){c_0}}}{\left[ {\frac{{\left( {k - 1} \right){{\left( {k + 1} \right)}^2}{E_{{\rho _0}}}}}{{\left( {k - 1} \right)S{\rho _0}}}} \right]^{1/2}}{x^{ - 1/2}} $

      式中:c0为空气传播速度,k为绝热压缩系数,x为爆炸中心与冲击波面之间的距离,S为巷道的横截面积, Eρ0为瓦斯爆炸释放的总能量。

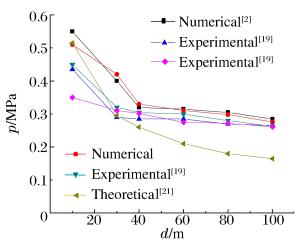

      本文中采用ANSYS/LS DYNA软件的模拟结果与文献[2, 19, 21]中结果的对比,如图 3所示。

      图  3  瓦斯爆炸实验值、理论值及模拟值对比

      Figure 3.  Comparison of experimental, theoreticaland numerical data

      图 3通过比较,本文的爆炸冲击波超压模拟数据与参考文献报道的结果基本吻合。由于巷道壁面粗糙且具有吸能作用,因此数值模拟结果高于理论值和实验值。

    • 图 4为瓦斯爆炸冲击波流场与救生舱的相互作用,表明爆炸流场与舱体结构之间相互影响。在瓦斯爆炸瞬间,爆炸产物迅速发生膨胀,致使高温高压气体高速向外扩散,同时周围气体在高压的作用下从巷道一端传播至另一端。在287.22 ms时刻,冲击波与救生舱相遇前,入射波超压值约为0.29 MPa,见图 4(a)。在293.68 ms时刻,冲击波与救生舱接触后,在救生舱对爆炸冲击波的激励作用及入射波与反射波的叠加综合作用下,救生舱表面及周围产生一个速度梯度场,冲击波超压迅速增大,达到0.67 MPa,见图 4(b)。由于救生舱的吸能作用及冲击波的多次反射和衍射,冲击波超压迅速衰减。在304.32 ms时刻,压力急剧下降至0.19 MPa,而救生舱的压力不超过0.06 MPa,见图 4(c)。在334.34 ms时刻,冲击波压力峰值衰减至0.038 MPa,见图 4(d)

      图  4  爆炸流场与结构的耦合作用

      Figure 4.  Coupling interaction between flow field and structures

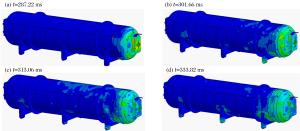

    • 图 5是原模型救生舱的应力云图,从图中可以看出,随着爆炸冲击波与救生舱的相互作用,舱体的等效应力逐渐增大。在287.22 ms时刻,冲击波到达救生舱的表面并开始对救生舱施加压力。在冲击波与整个救生舱作用过程中,舱门的等效应力较高,而侧壁和顶部的应力较小。高应力出现在前舱门与正面的铰链处,最大应力单元719 321的应力为340 MPa,未超过材料的屈服强度,然而舱体的其他部位如法兰等结构单元应力没有超过材料的屈服强度,如图 5(d)所示。当瓦斯爆炸超压达到0.69 MPa,整体结构和主要部件的强度在弹性范围内。由于爆炸冲击波与救生舱的相互作用时间较短,应力集中区不会导致整体失效。

      图  5  不同时刻救生舱的等效应力分布

      Figure 5.  Distribution of equivalent stress of rescue capsule at different moments

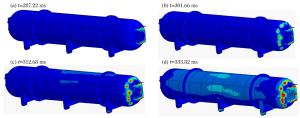

    • 原模型救生舱的位移云图如图 6所示,由于迎爆面先受到爆炸冲击波和动压作用,因此在这个区域的变形最明显。初始时刻287.22 ms时,救生舱的舱门边缘变形较严重,最大位移达到25 mm,直接影响舱体密闭性能(参见《煤矿可移动式硬体救生舱通用技术条件(征求意见稿)》),因此需要对迎爆面进行优化;301.66 ms以后,由于冲击波的传播和衍射作用,受力区域逐渐扩大,舱体正面的边缘区域变形较严重,达到25.1 mm。因此,为了保证舱体的密闭性能,需要对迎爆面进行加固处理,以防止瓦斯爆炸产生的有毒气体入侵。变形相对较小的部分,如逃生门、底座支架的位移均小于4 mm,且没有出现局部的脆性断裂和裂缝,这说明了所设计的救生舱其他部位的安全性和整体刚度符合安全要求。

      图  6  不同时刻救生舱的位移分布

      Figure 6.  Distribution of displacement of rescue capsule at different moments

      结合上述分析,冲击波对救生舱各部位的影响差异较大。迎爆面边缘区域是保证救生舱气密性的关键部位。因此,需要对迎爆面进行优化如增加加强筋数量,保证舱体结构在质量较轻的情况下迎爆面的强度和刚度满足要求,提高该区域的抗冲击性能。

    • 结合上述分析可知,选用Hyper Optistruct模块对迎爆面结构进行拓扑优化,获得加强筋的最佳布设位置,结合原模型的变形特征,对原模型迎爆面进行配筋优化后的模型如图 7所示。

      图  7  优化模型网格及配筋

      Figure 7.  Meshes of optimization model and its reinforcement

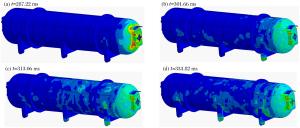

    • 图 8是优化模型的应力云图,从图中可以看出,随着爆炸冲击波与救生舱的相互作用,舱体的等效应力逐渐增大。在287.22 ms时刻,冲击波到达救生舱的表面并开始对救生舱施加压力。在冲击波与整个救生舱作用过程中,舱门的等效应力较高,而侧壁、底部和顶部的应力较小。高应力出现在迎爆面加强筋处,最大应力为436 MPa,但未超过材料的屈服强度,如图 8(d)所示,而舱体的其他部位如法兰等结构的单元应力未超过材料的屈服强度。整体结构和主要部件的强度在弹性范围内,且由于爆炸冲击波与救生舱的相互作用时间较短,应力集中区不会导致整体失效。

      图  8  不同时刻优化模型等效应力分布

      Figure 8.  Distribution of equivalent stress of optimization model at different moments

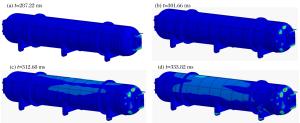

    • 优化模型救生舱的位移云图如图 9所示,由于迎爆面首先受到爆炸冲击波和动压作用,因此在这个区域的变形最明显。初始时刻287.22 ms时,救生舱的舱门边缘变形较严重,最大位移达到18.3 mm,此后随着冲击波的传播,该值逐渐减小,并在《煤矿可移动式硬体救生舱通用技术条件(征求意见稿)》的合理范围内。在301.66 ms时刻,由于冲击波的传播和衍射作用,受力区域逐渐扩大,舱体正面的边缘区域变形较严重,最大位移达到18.6 mm(小于极限变形值20 mm),还能够有效避免瓦斯爆炸产生的有毒气体入侵。变形相对较小的部分,如逃生门、底座支架的位移均小于4 mm,未出现局部的脆性断裂和裂缝,表明优化后的救生舱的安全性和整体刚度符合安全要求。

      图  9  不同时刻优化模型位移分布

      Figure 9.  Distribution of displacement of optimal model at different moments

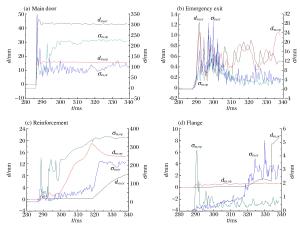

    • 原模型及优化模型的关键结构如舱门、逃生门、加强筋、连接法兰的最大单元的应力和位移曲线对比结果,如图 10所示。图中,dm, orσm, or为原模型的最大位移、最大应力,dm, opσm, op为优化模型的最大位移、最大应力。在瓦斯爆炸冲击作用下,迎爆面的动力响应更强烈,因此具有最大的等效应力和位移,原模型与优化模型等效应力均未超过材料的屈服强度,但优化后最大单元位移减小了近61%且未超过20 mm,见图 10(a)。由于爆炸冲击载荷衰减较快且作用时间极短,在救生舱末端处的逃生门的应力和位移相对较小,在280~305 ms内,配筋优化对救生舱的最大单元应力和最大单元位移基本无影响,在305 ms后,二者在最大单元应力和最大单元位移的差异逐渐扩大,这是由于经过配筋优化后的新模型对冲击波超压具有更强的承受能力。此外,优化模型的逃生门最大单元应力和最大单元位移出现时刻均晚于原模型,见图 10(b)。优化模型的加强筋的最大单元应力和最大单元位移均大于原模型,由于爆炸冲击波先作用在舱体迎爆面,而原模型由于迎爆面产生应力集中致变形较大(超过20 mm),优化后舱体的迎爆面的应力转移至该区段加强筋,且该区段加强筋吸收了迎爆面外壳的冲击波能量,因此优化后的救生舱迎爆面加强筋的应力和位移均大于原模型,见图 10(c)。而优化模型与原模型的法兰的残余位移均小于3 mm,见图 10(d),应力远小于材料的屈服强度。综合分析结果表明,对原模型迎爆面壳体进行配筋处理对该区段壳体具有一定保护作用,且优化后的舱体强度和刚度均优于原模型。

      图  10  原模型与优化模型关键结构动态响应对比

      Figure 10.  Comparison of dynamic response of key components on original and optimized models

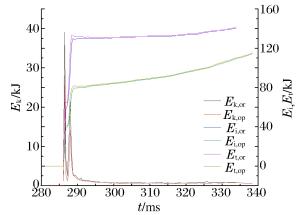

    • 图 11为原模型与优化模型的动能、内能及总能量能量变化曲线。

      图  11  原模型与优化模型的动能、内能及总能量对比

      Figure 11.  Comparison of kinetic energy, internal energyand total energy of original and optimized models

      能量变化是模型在载荷作用下的一个明显特征,内能包括弹性应变能、黏弹性或者蠕变过程的能量耗散以及伪应变能等,动能主要包括舱体振动能量,而总能量能为动能与内能之和。从图中可以看出,内能与动能变化趋势相反,二者在数值上相差1个数量级,其中的差包括能量耗散及伪应变能等。当爆炸冲击载荷作用于舱体,动能迅速增大,287 ms时达到最大值,随着冲击波的传播,动能逐渐转化为内能,在290 ms以后,动能急剧减小,随着冲击波的传播,舱体动能逐渐减小并趋于平衡。当冲击波完全淹没救生舱舱体时,舱体几乎处于静止状态,动能最小,内能达到最大值。原模型与优化模型的动能、内能及总能量变化趋势基本一致。二者的动能差异基本不大,内能相差近280 kJ。原模型的总能量峰值为1 400 kJ,而新模型总能量峰值为1 150 kJ,比原模型有所衰减。这是由于:原模型迎爆面主要承受爆炸冲击波作用,主要吸能构件是主舱门和舱门,导致这些构件的破坏较严重,而增加了加强筋的改进舱的主要吸能构件是加强筋,加强筋破坏较严重,具有很好的缓冲吸能作用,主舱门吸收能量较小。从上面的能量分析进一步证明,增加迎爆面的加强筋对爆炸冲击波具有一定缓冲作用。

    • 采用ANSYS/LS-DYNA考察了圆柱壳救生舱在瓦斯爆炸载荷下救生舱的动态响应,并进行结构参数优化,结论如下。

      (1) 采用ALE算法揭示了爆炸冲击波流场与救生舱的耦合作用,瓦斯爆炸冲击波的数值模拟结果与文献数据基本吻合。

      (2) 冲击波与救生舱相互作用过程中,应力集中区位于前舱门与迎爆面的铰链处,原模型最大绝对位移处于救生舱迎爆面边缘。舱门的等效应力较高,而侧壁和顶部的应力较小。舱体的其他部位如法兰等结构单元应力没有超过材料的屈服强度且没有塑性变形,整个舱体处于弹性状态。但迎爆面变形较大,需要对原模型进行优化处理。

      (3) 采用Hyper Optistruct对原模型迎爆面结构进行拓扑优化,优化模型抗爆性模拟结果表明:舱体正面的边缘区域变形较严重,最大位移达到18.6 mm(小于极限变形值20 mm),还能够有效避免瓦斯爆炸产生的有毒气体入侵。其他部位未出现局部的脆性断裂和裂缝,表明优化后的救生舱的安全性和整体刚度符合安全要求。

      (4) 从能量转换角度阐释了救生舱优化前后能量变化规律,表明舱体能量遵循一定规律,动能与内能变化趋势基本相反;原模型与优化模型的动能、内能及总能量变化基本一致。原模型与优化模型的动能差异基本不大,内能相差近280 kJ,表明对原模型迎爆面进行配筋优化可以减缓冲击波对迎爆面和舱门的破坏作用。
