长管强约束条件下压装PBX炸药点火实验研究

邱天 文尚刚 李涛 胡海波 傅华 尚海林

引用本文:
Citation:

长管强约束条件下压装PBX炸药点火实验研究

    作者简介: 邱 天(1991- ),男,博士研究生,qiutiancn@foxmail.com;
    通讯作者: 胡海波, huhaibo@caep.cn
  • 中图分类号: O381

Experimental study on initiated reaction evolution of pressed explosives in long thick wall cylinder confinement

    Corresponding author: HU Haibo, huhaibo@caep.cn ;
  • CLC number: O381

  • 摘要: 为探究压装炸药PBX-A在较强约束条件下、在药柱一端使用点火药引燃后能否发生燃烧转爆轰,在传统DDT管的基础上重新设计了特定位置约束增强的厚壁钢柱壳管实验装置,利用多路PDV诊断技术,配套高速摄影记录对点火药引燃炸药实验过程中的柱壳膨胀、断裂特性等实验现象进行了全过程连续监测。对比由爆轰驱动的相同装药条件下实验现象及对应过程物理状态的区别,发现:爆轰实验和点火实验 的总反应时间历程存在数量级的差别;柱壳上各个测点速度历程反映出装置内部炸药反应引起的压力增长历程特征,以及炸药反应的传播过程均存在明显差异。分析表明,在较强约束条件下,典型压装炸药PBX-A在一端使用点火药引燃后的反应行为实际是以高温、高压反应产物沿装药缝隙对流,炸药表面的层流燃烧及其伴随的结构响应行为为主要表现形态;从反应压力水平及其增长的时间历程来看,炸药基体中没有形成冲击波,因而无法实现从冲击到爆轰的转变。
  • 图 1  实验装置

    Figure 1.  Experimental set-up

    图 2  测试系统示意图

    Figure 2.  Schematic diagram of the testing system

    图 3  点火实验PDV探针及应变片测点位置(单位:mm)

    Figure 3.  Measuring points position of PDV probes and strain gauges in initiation reaction(unit: mm)

    图 4  实验系统布局示意图

    Figure 4.  Diagram of experimental system

    图 5  爆轰标定实验PDV探针测点位置(单位: mm)

    Figure 5.  Measuring points position of PDV probes in detonation reaction (unit: mm)

    图 6  实验过程典型图像

    Figure 6.  Typical experimental photographs

    图 7  PDV测得实验装置各处的运动速度历程

    Figure 7.  Velocity profiles measured by PDV

    图 8  点火实验应变片测试结果

    Figure 8.  Hoop strain measurements of initiation reaction

    图 9  点火实验反应后远区测得的空气冲击波超压曲线

    Figure 9.  Air blast overpressure profiles of initiation reaction

    图 10  回收的实验装置碎片

    Figure 10.  Fragments in recovery experiments

  • [1] 张震宇, 田占东, 陈军, 等. 爆轰物理[M]. 2版. 长沙: 国防科技大学出版社, 2016: 122−113.
    [2] ASAY B. Shock wave science and technology reference library, Vol.5: non-shock initiation of explosives [M]. Springer Science & Business Media, 2010: 11−488.
    [3] MACEK A. Transition from deflagration to detonation in cast explosive [J]. Journal of Chemical Physics, 1959, 31(1): 162–167. DOI: 10.1063/1.1730287.
    [4] TARVER C M, GOODALE T C, SHAW R, et al. Deflagration-to-detonation transition studiesfor two potential isomeric cast primary explosives [C] // Sigmund Jacobs. 6th Symposium(International) on Detonation. Coronado, Califirnia, United States, 1976: 231−249.
    [5] JACOBS S. Personal communication with C. M. Tarver. [C] // Sigmund Jacobs. 6th Symposium (International) on Detonation. Coronado, Califirnia, United States, 1976: 249.
    [6] BERNECKER R R, SANDUSKY H W, CLAIRMONT Jr A R. Deflagration-to-detonation transition studies of porous explosivecharges in plastic tubes [C] // James M. Short. Proceeding of the 7th Symposium (International) on Detonation. Annapolis, Maryland, United States, 1981: 119−138.
    [7] SANDUSKY H W, BERNECKER R R. Compressive reaction in porous beds of energetic materials [C] // James M Short. 8th Symposium (International) on Detonation. Albuquerque, New Mexico, United States, 1985: 881−891.
    [8] CAMPBELL A W. Deflagration-to-detonation in granular HMX: LA-UR 80-2016 [R]. Los Alamos Scientific Laboratory, 1980.
    [9] 张泰华, 白以龙, 王世英, 等. 多孔和铸装高能推进剂的燃烧转爆轰 [J]. 爆炸与冲击, 2000, 20(4): 296–302.
    ZHANG T H, BAI Y L, WANG S Y, et al. Deflagration-to-detonationtransition in porous propellants and cast propellants [J]. Explosion and Shock Waves, 2000, 20(4): 296–302.
    [10] 赵同虎, 张新彦, 李斌, 等. 颗粒状HMX、RDX的燃烧转爆轰实验研究 [J]. 含能材料, 2003, 11(4): 187–190. DOI: 10.3969/j.issn.1006-9941.2003.04.003.
    ZHAO T H, ZHANG X Y, LI B, et al. Experimental study on the deflagration-to-detonation transition for granular HMX, RDX [J]. Chinese Journal of Energetic Materials, 2003, 11(4): 187–190. DOI: 10.3969/j.issn.1006-9941.2003.04.003.
    [11] MAIENSCHEIN J L, CHANDLER J B. Burn rates of pristine and degraded explosives at elevated temperatures and pressures: UCRL-JC-127993 [R]. 1998.
    [12] 黄毅民, 冯长根, 龙新平. JOB-9003炸药燃烧转爆轰现象研究 [J]. 火炸药学报, 2002, 1: 54–58. DOI: 10.3969/j.issn.1007-7812.2002.01.017.
    HUANG Y M, FENG C G, LONG X P. Deflagration to detonation transition behavior of explosive JOB-9003 [J]. Chinese Journal of Explosives & Propellants, 2002, 1: 54–58. DOI: 10.3969/j.issn.1007-7812.2002.01.017.
    [13] 王建, 文尚刚. 以HMX为基的两种压装高密度炸药的燃烧转爆轰实验研究 [J]. 高压物理学报, 2009, 23(6): 441–446. DOI: 10.3969/j.issn.1000-5773.2009.06.007.
    WANG J, WEN S G. Experimental study on deflagration-to-detonation transitionin two pressed high-density explosives [J]. Chinese Journal of High Pressure Physics, 2009, 23(6): 441–446. DOI: 10.3969/j.issn.1000-5773.2009.06.007.
    [14] 王建, 文尚刚, 何智, 等. 压装高能炸药的燃烧转爆轰实验研究 [J]. 火炸药学报, 2009, 32(5): 25–28. DOI: 10.3969/j.issn.1007-7812.2009.05.008.
    WANG J, WEN S G, HE Z, et al. Experimental study on deflagration-to-detonation transition in pressed high-density explosives [J]. Chinese Journal of Explosives & Propellants, 2009, 32(5): 25–28. DOI: 10.3969/j.issn.1007-7812.2009.05.008.
    [15] 代晓淦, 王娟, 文玉史, 等. PBX-2炸药加热条件下燃烧转爆轰特性 [J]. 含能材料, 2013(5): 649–652. DOI: 10.3969/j.issn.1006-9941.2013.05.017.
    DAI X G, WANG J, WEN Y S, et al. Deflagration to detonation transition on characteristics for heated PBX-2 [J]. Chinese Journal of Energetic Materials, 2013(5): 649–652. DOI: 10.3969/j.issn.1006-9941.2013.05.017.
    [16] JACKSON S I, HILL L G, BERGHOUT H L, et al. Runaway reaction in a solid explosive containing a single crack [C] // Ruth Doherty. 13th International Detonation Symposium. 2006: 646−655.
    [17] LEURET F, CHAISSÉ F, PRESLES H N, et al. Experimental study of the low velocity detonation regime during the deflagration to detonation transition in a high density explosive [C] // James M Short. Proceedings of 11th International Symposium on Detonation. Snowmass, Colorado, 1998: 693−701.
    [18] 文尚刚. 炸药缝隙中燃烧模式转化及反应烈度增长行为研究[R]. 四川绵阳: 中国工程物理研究院, 2017.
    [19] SHANG H L, YANG J, LI T, et al. Convective burning in confined explosive cracks of HMX-based PBX under non-shock initiation [C] // Shelley Cohen. 16th International Detonation Symposium. Cambridge, Maryland, United states, 2018.
  • [1] 胡海波傅华李涛尚海林文尚刚 . 压装密实炸药装药非冲击点火反应传播与烈度演化实验研究进展. 爆炸与冲击, 2020, 40(1): 011401-1-011401-14. doi: 10.11883/bzycj-2019-0346
    [2] 赵生伟周刚丁洋王长利 . 快速热点火熔奥梯铝炸药燃烧转爆轰实验研究. 爆炸与冲击, 2019, 39(3): 032103-1-032103-9. doi: 10.11883/bzycj-2017-0396
    [3] 文尚刚王胜强黄文斌赵锋王世英饶保学 . 高密度B炸药的燃烧转爆轰实验研究. 爆炸与冲击, 2007, 27(6): 567-571. doi: 10.11883/1001-1455(2007)06-0567-05
    [4] 蒋丽白春华刘庆明 . 气/固/液三相混合物燃烧转爆轰过程实验研究. 爆炸与冲击, 2010, 30(6): 588-592. doi: 10.11883/1001-1455(2010)06-0588-05
    [5] 饶飞雄雷知迪丁珏翁培奋 . 增强型喷射器对爆轰波DDT过程的影响. 爆炸与冲击, 2019, 39(2): 022101-1-022101-9. doi: 10.11883/bzycj-2017-0284
    [6] 张泰华白以龙王世英刘培德 . 多孔和铸装高能推进剂的燃烧转爆轰. 爆炸与冲击, 2000, 20(4): 296-302.
    [7] 金志明杨涛袁亚雄张小兵翁春生 . 粒状火药床燃烧转爆轰的研究. 爆炸与冲击, 1994, 14(1): 66-72.
    [8] 刘德辉彭培根 . 模型复合推进剂燃烧转爆轰研究. 爆炸与冲击, 1992, 12(2): 150-155.
    [9] 刘晓利李鸿志郭建国叶经方管雪元 . 铝粉-空气混合物燃烧转爆轰(DDT)过程的实验研. 爆炸与冲击, 1995, 15(3): 217-228.
    [10] 贾祥瑞黄风雷浣石孙绵山池军智 . 弱约束条件下NEPE推进剂燃烧转爆轰研究. 爆炸与冲击, 1996, 16(4): 312-316.
    [11] 姜羲王荪源 . 含能材料密实床燃烧转爆轰的数值模拟. 爆炸与冲击, 1992, 12(2): 97-105.
    [12] 周彦煌王升晨 . 多孔火药填充床中燃烧转爆轰(DDT)的模拟与分析. 爆炸与冲击, 1992, 12(1): 11-21.
    [13] 于津平高耀林范钦文王荪源 . 多孔颗粒火药床燃烧转爆轰的敏感性研究. 爆炸与冲击, 1991, 11(2): 139-145.
    [14] 解立峰刘家聪王信群 . 粉尘空气混合物层流燃烧速度的实验测定. 爆炸与冲击, 1999, 19(1): 33-38.
    [15] 李阳超杜扬齐圣李国庆王世茂 . 汽油蒸气/空气预混火焰的无拉伸层流燃烧速率. 爆炸与冲击, 2017, 37(5): 863-870. doi: 10.11883/1001-1455(2017)05-0863-08
    [16] 阳世清王荪源杨权中黄人骏肖学忠范钦文高耀林 . 塑料导爆管在燃烧转爆轰过程中的火焰结构及爆轰波生成机理. 爆炸与冲击, 1990, 10(1): 14-20.
    [17] 薛鸿陆 . 固态炸药的燃烧转变成爆轰. 爆炸与冲击, 1984, 4(4): 1-7.
    [18] 陈森华柏劲松李平 . 非理想爆轰产物流场的程序燃烧计算法. 爆炸与冲击, 1999, 19(1): 1-6.
    [19] 雷知迪陈正武杨小权李孝伟丁珏翁培奋 . 调控燃烧室燃料初始分布建立稳定旋转爆轰波的方法. 爆炸与冲击, 2019, 39(9): 092101-1-092101-11. doi: 10.11883/bzycj-2018-0208
    [20] 王艳平曾丹张同来李素灵刘英王永涛 . 发射药燃烧热辐射传播规律. 爆炸与冲击, 2018, 38(1): 212-216. doi: 10.11883/bzycj-2016-0152
  • 加载中
图(10)
计量
  • 文章访问数:  258
  • HTML全文浏览量:  174
  • PDF下载量:  11
  • 被引次数: 0
出版历程
  • 收稿日期:  2019-09-18
  • 录用日期:  2019-10-29
  • 网络出版日期:  2019-10-25
  • 刊出日期:  2020-01-01

长管强约束条件下压装PBX炸药点火实验研究

    作者简介:邱 天(1991- ),男,博士研究生,qiutiancn@foxmail.com
    通讯作者: 胡海波, huhaibo@caep.cn
  • 1. 中国科学技术大学近代力学系中国科学院材料力学行为和设计重点实验室,安徽 合肥 230026
  • 2. 中国工程物理研究院化工材料研究所,四川 绵阳 621999
  • 3. 中国工程物理研究院流体物理研究所冲击波物理与爆轰物理重点实验室,四川 绵阳 621999

摘要: 为探究压装炸药PBX-A在较强约束条件下、在药柱一端使用点火药引燃后能否发生燃烧转爆轰,在传统DDT管的基础上重新设计了特定位置约束增强的厚壁钢柱壳管实验装置,利用多路PDV诊断技术,配套高速摄影记录对点火药引燃炸药实验过程中的柱壳膨胀、断裂特性等实验现象进行了全过程连续监测。对比由爆轰驱动的相同装药条件下实验现象及对应过程物理状态的区别,发现:爆轰实验和点火实验 的总反应时间历程存在数量级的差别;柱壳上各个测点速度历程反映出装置内部炸药反应引起的压力增长历程特征,以及炸药反应的传播过程均存在明显差异。分析表明,在较强约束条件下,典型压装炸药PBX-A在一端使用点火药引燃后的反应行为实际是以高温、高压反应产物沿装药缝隙对流,炸药表面的层流燃烧及其伴随的结构响应行为为主要表现形态;从反应压力水平及其增长的时间历程来看,炸药基体中没有形成冲击波,因而无法实现从冲击到爆轰的转变。

English Abstract

  • 炸药的冲击起爆是炸药基体在冲击波作用下受到绝热压缩后大幅升温,形成的热点带动炸药基体内的反应,反应的热、力学效应综合作用形成爆轰波[1]。区别于冲击起爆的非冲击点火反应[2],则是炸药在加热、碎片撞击、火花和摩擦或其他非冲击波刺激引起基体表面或局部位置初始点火,点火后续反应与炸药性质、约束条件及点火条件相关,涉及过程多、反应现象复杂,烈度演化走向不确定。对于在较强约束条件的压装PBX炸药在经历非冲击点火后反应是否会从燃烧转为爆轰 (deflagration to detonation transition,DDT),仍然是一个非常有争议的话题。

    1959年,Macek[3]采用应变计和电离式探针研究了铸装HMX炸药的DDT过程,并提出了“一维假定”下的波聚合物理模型。Macek认为被点燃的炸药在端面上不断产生的应力波在炸药柱中传播,经过一段成长距离之后在炸药基体内汇聚形成了冲击波,对波阵面前未反应炸药进行冲击起爆,从而发生燃烧转爆轰,因而在从炸药点火至发生爆轰的位置存在一定长度的“到爆轰距离”。这一理论被认为是高密度固体炸药的燃烧转爆轰的主要机理,Tarver等[4]对其进行了改进,采用精密和复杂的模型描述了材料的燃烧过程。但与此同时遭到了Jacobs[5]强烈反对,而Asay[2]对于密实炸药DDT的介绍中对Macek的观点评述仍然十分谨慎。

    20世纪80年代,Bernecker等[6]和Sandusky等[7]等对颗粒状炸药DDT过程进行了一系列研究,由Campbell[8]利用设计活塞实验第一次清楚地阐述了炸药密度稍高于50%~70%最大理论密度(以下简称TMD)的高孔隙率炸药的DDT机制,表明在炸药一端点火后压缩波形成的“活塞”是引发DDT的关键,反应波阵面的传播过程基本满足准一维条件,可以通过在DDT管壁上不同位置探针导通时间来监测炸药反应传播的具体情况,国内外已有一系列实验对不同的高孔隙率炸药乃至固体推进剂的反应传播进行了研究[6-10]。然而,当燃烧波阵面传播到完全密实区域(100% TMD),因反应产物气体无法透过密实的炸药基体传播,线性的燃烧速率在炸药密度为90%~100% TMD 时下降至高孔隙率炸药时的1/20,即从对流燃烧模式变成了层流燃烧模式,在与不断增强的对流燃烧速度相比之下,这样的燃烧速度接近于停止[2]。因此对于本身就是接近100% TMD的压装炸药,如果根据Macek的波聚合物理模型[3],在炸药被点燃的一端以较慢速的层流燃烧进行反应,如果要使得燃烧产物压力不断快速增长达到足以使基体中的压缩波汇聚形成冲击波,则要求炸药本身的燃速对压力足够敏感,对某些配方的始发药剂也许可以满足条件,但对于HMX基的主装药来说是却是难以实现的[11]。此外,如果要求冲击波压力足够强以至于可以在炸药中形成冲击起爆,那么装药约束需要足够高的强度来保证炸药反应的持续。在黄毅民等[12]、王建等[13-14]和代晓淦等[15]对HMX基高密度压装炸药的DDT实验研究中,都使用了钢管作为DDT管,但由于设置的探针孔在管内处于高压时会引起应力集中,导致实际屈服强度比未打孔的钢管显著下降。从反应后的装置碎片来看,管壁的破坏基本都是沿着探针孔开始撕裂。而黄毅民[12]和王建等[13-14]在结论中认为如果使用更强的约束,密实的压装炸药仍然会发生DDT。

    此外,压装炸药点燃后的反应产物气体无法透过炸药基体,则会在装药约束的结构缝隙中以对流形式传播,并经一定热传导感应时间,诱发下游位置炸药表面燃烧。认识到这一点,则不能简单认为探针记录到的导通信号代表炸药反应传播的位置,更不能认定为是炸药基体内部发生了反应。从Jackson等[16]对密闭容器中炸药拼接形成的80 μm宽的狭缝中进行点火的反应演化过程可知,火焰在裂缝中传播点燃炸药表面引起缝隙中压力增长驱使火焰沿缝隙加速向前传播,火焰传播速度最高甚至达到10 km/s,最高峰值压力达到680 MPa,传播特征与Leuret等[17]观察到在炸药点火直到发生剧烈反应之前存在的“低速爆轰”十分相似,甚至有可能会因为产物对流及表面燃烧行为传播速度达到炸药爆速的水平从而被误认为“发生了DDT”。在Jackson等[16]的实验装置解体后,仍回收到几乎完整、仅表面反应的炸药样品,这也证实了在炸药基体内部并没有发生点火。Jackson等[16]狭缝中进行点火的实验的尺度恰好是DDT管中炸药与炸药、炸药与装药约束之间的缝隙特征宽度,反应结果很好地表现了炸药反应产物气体无法透过密实的炸药基体传播时在缝隙中对流传播的图像特征。

    文尚刚[18]对装在透明有机玻璃管中的高密度压装HMX基炸药柱使用黑火药进行单端点燃,从回收的实验装置碎片以及炸药样品特征来看,与Jackson等[16]的实验有相似之处,如炸药样品基本被完全回收,甚至大部分都保持完整没有反应痕迹,发生反应的部分也仅有少量熏痕,说明参与反应的炸药量极少且仅有炸药表面发生反应。从高速摄影图像可以看出,在实验过程中火焰尖端是沿炸药表面进行传播的,且具有明显的非对称性。这也可以解释王建等[13-14]的实验中为什么电探针导通时序出现了混乱,很可能源于火焰及反应产物在炸药柱和管壁之间的圆柱面缝隙中的不对称传播。通过尚海林等 [19]的炸药狭缝点火实验中的高速摄影图像及不同位置压力历程可以看出,当狭缝中炸药表面都被点燃后,不同局部位置的反应程度存在区别,压力增长并非严格按照火焰传播方向依次增长。

    种种迹象表明,高密度的固体炸药在传统DDT管及其类似的长管强约束条件下、在一端点火后,Macek在一维假定下的波聚合物理模型不能很好地解释其反应行为。而炸药表面点火产生的高温高压产物气体在装药结构的宏观缝隙中对流传播引起的炸药表面燃烧以及压力增长可能才是反应向剧烈演化的主导机制。

    • 为了研究固体压装炸药在长管厚壁柱壳约束条件下一端点火后的真实反应演化过程,探究在更强的约束条件下,密实压装炸药PBX-A是否会发生DDT。本文中设计了在特定的装药及约束条件下用电点火头加黑火药的方式对以HMX为基的密实压装炸药PBX-A进行单端引燃点火实验(以下简称点火实验)。

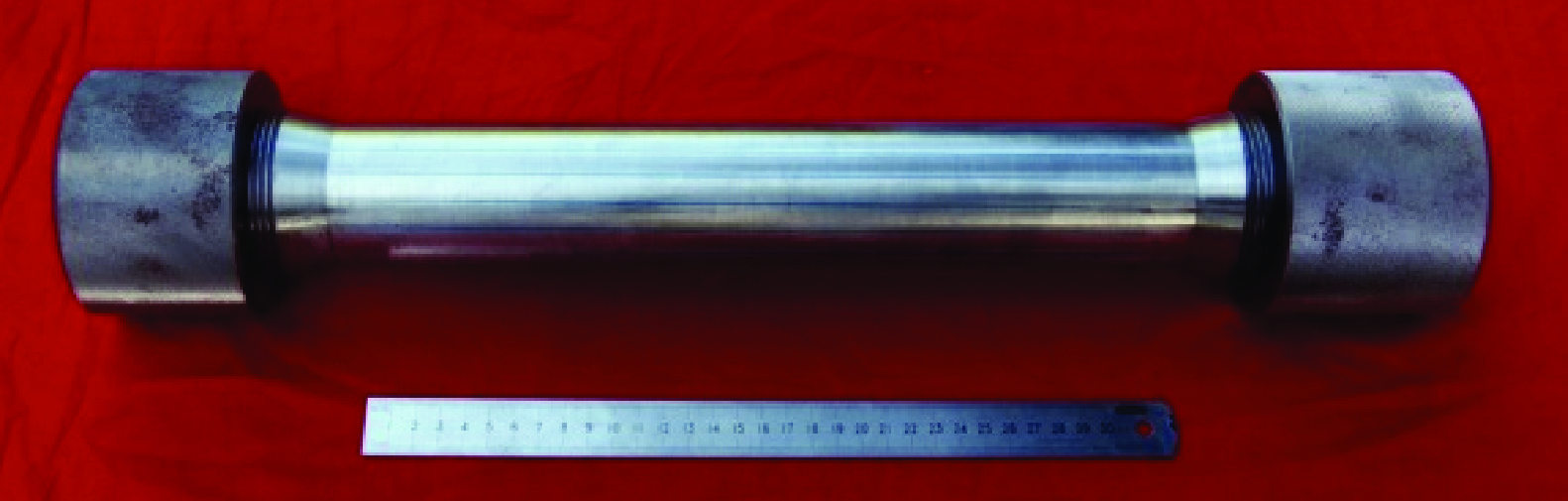

      实验装置如图1所示,钢柱壳管材为45钢,内径20 mm、外径60 mm,装置总长度600 mm。在管壁上不设置探针孔以保持结构完整对称,避免高压下应力集中在结构弱环处造成装置提前解体,保证腔体内炸药不被意外中断反应;端头外加厚重压盖,防止端头被冲出导致反应中断;外端压盖和管壁连接处设置厚度渐进的圆台,防止管壁膨胀后在接触位置造成剪切破裂,同样是为了防止反应提前终止。实验使用的密实低孔隙率压装炸药PBX-A含有95%HMX,密度1.860 g/cm3(理论密度为1.889 g/cm3 )。装填的药柱总长度440 mm,由多个药柱拼接而成,药柱与管壁之间存在的装配缝隙约70~120 μm。点火药小粒黑火药质量大约1.75 g,点火系统响应时间约4 ms。

      图  1  实验装置

      Figure 1.  Experimental set-up

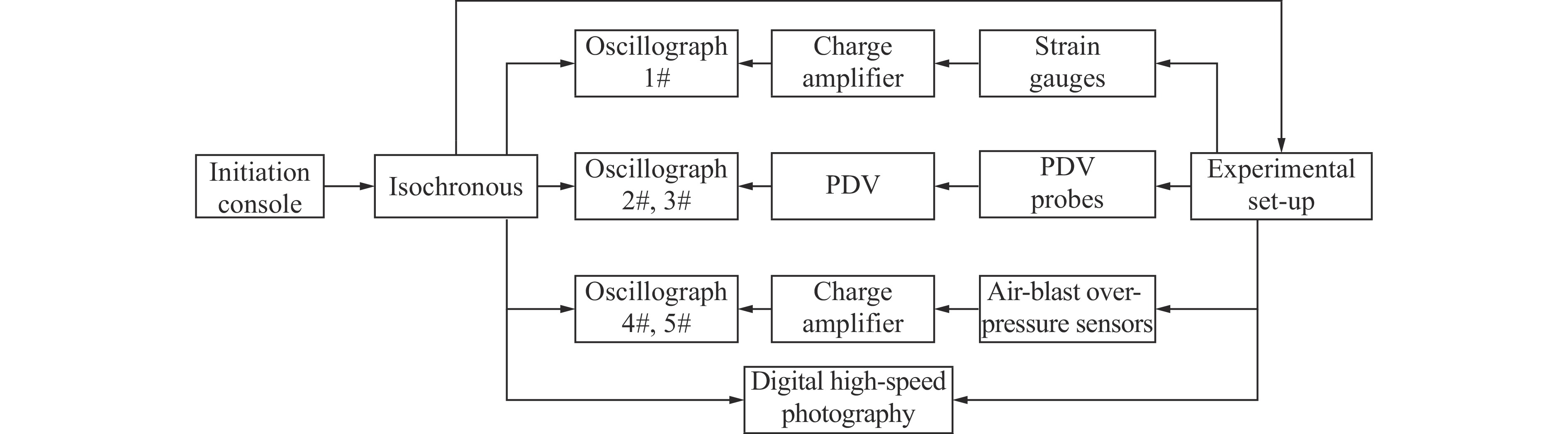

      在点火实验中将使用PDV测速仪、数字式高速相机、应变测试仪以及空气冲击波超压传感器对实验过程进行监测。实验测试系统如图2所示:数字式高速相机用于拍摄记录反应过程图像;PDV测速仪用于监测实验装置不同位置的壳体膨胀速度历程;应变测试系统用于监测实验装置不同位置的形变。延时同步机用于触发实验装置点火、时间间隔记录仪和数字示波器。

      图  2  测试系统示意图

      Figure 2.  Schematic diagram of the testing system

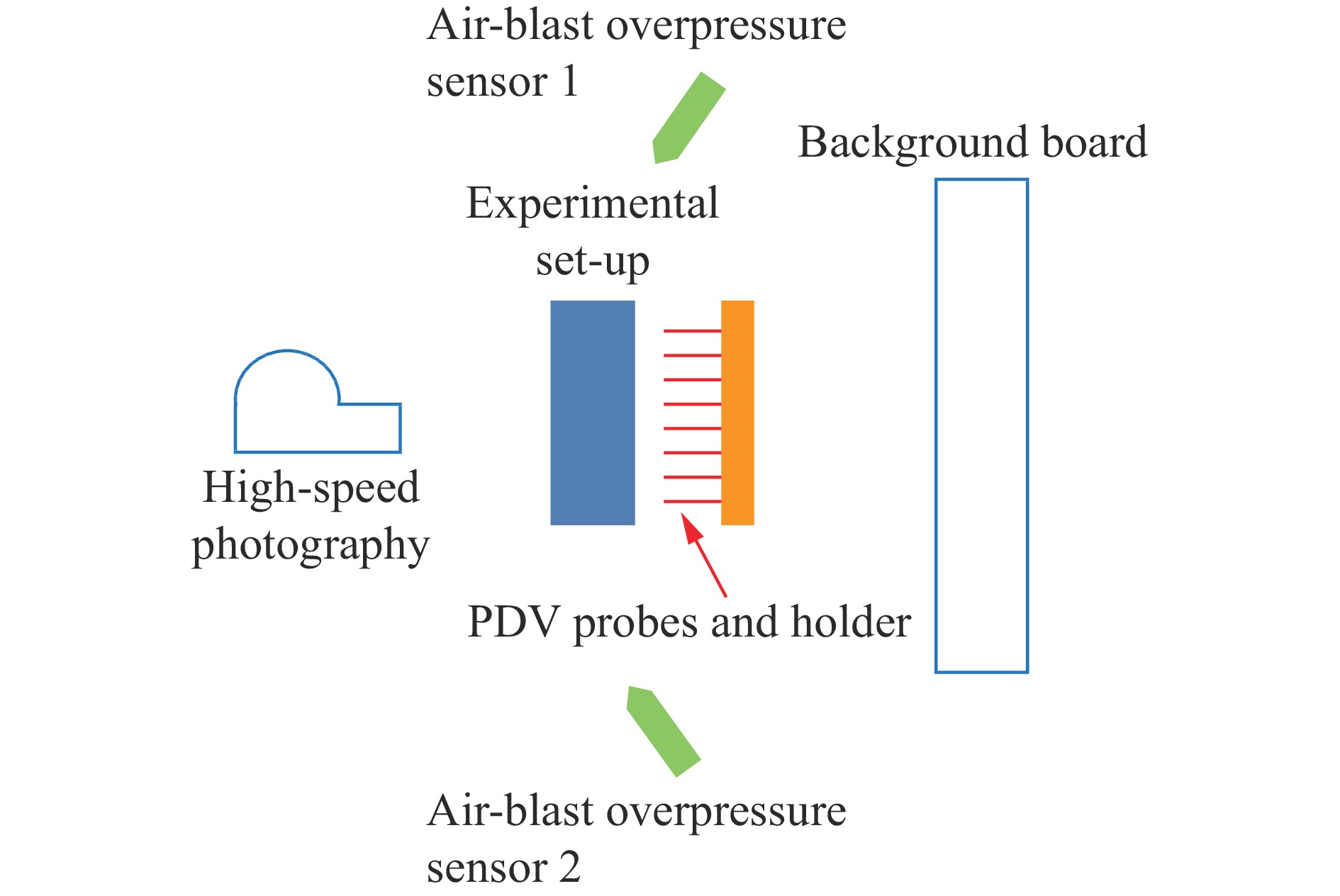

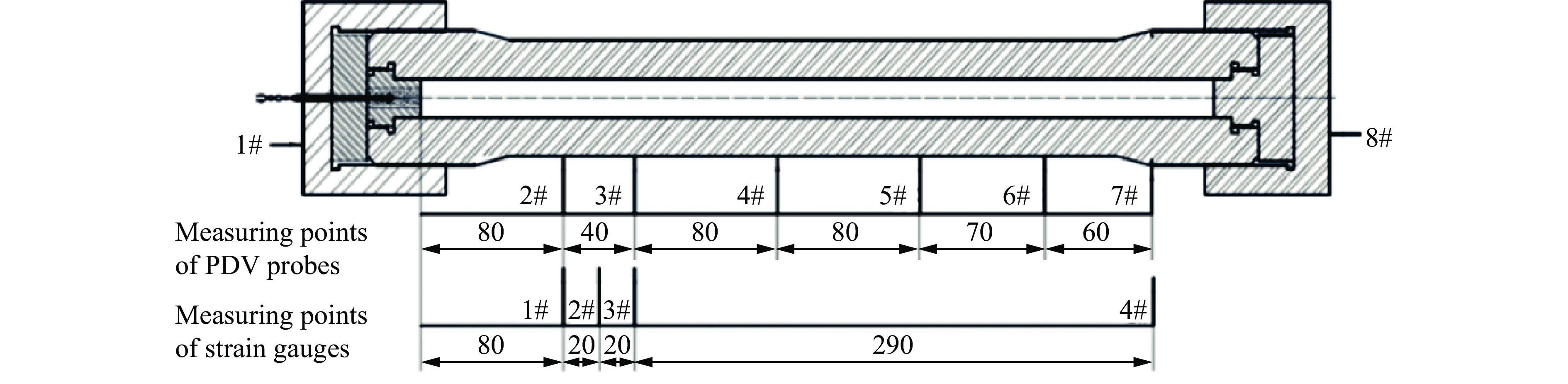

      点火实验中PDV探针及应变片的测点位置如图3所示,均以点火座与炸药交界面为基准点(0 mm处)。其中PDV探针2~7号测点分别垂直于管壁,测量管壁径向的运动情况;探针1、8号测点垂直于装置尾端盖平面,测量装置尾端盖处的轴向运动情况。整体测试系统布局如图4所示。

      图  3  点火实验PDV探针及应变片测点位置(单位:mm)

      Figure 3.  Measuring points position of PDV probes and strain gauges in initiation reaction(unit: mm)

      图  4  实验系统布局示意图

      Figure 4.  Diagram of experimental system

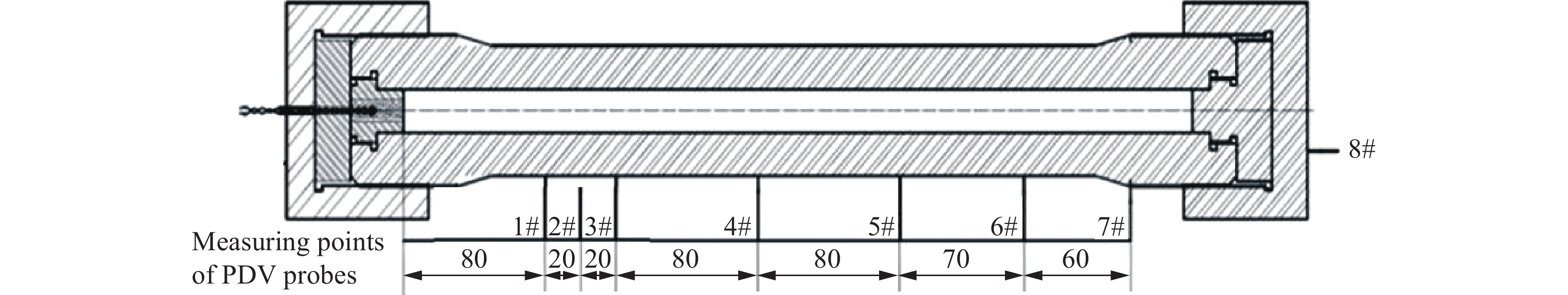

      为比较炸药在点火引燃条件下与直接起爆条件下的实验现象及对应过程物理状态的区别,在爆轰标定实验中以雷管代替引燃点火装置,直接起爆实验装置中的炸药,使用转镜式分幅相机及PDV测速仪进行监测。PDV探针的测点位置如图5所示。

      图  5  爆轰标定实验PDV探针测点位置(单位: mm)

      Figure 5.  Measuring points position of PDV probes in detonation reaction (unit: mm)

    • 两次实验的典型高速摄影图像如图6所示。点火实验中的3张图片的拍摄时刻自上而下分别为8.23、8.30、8.32 ms。爆轰标定实验中因转镜式高速相机启动时间存在漂移,无法确定拍摄的具体时刻。在爆轰标定实验中炸药反应产物驱动柱壳破片向外飞散,炸药反应沿着起爆方向以爆速稳定传播,总反应时间约60 μs;而在点火实验中,在点火信号发出后8.22 ms(即点火药点火后约4 ms)时首次在近点火端出现明显火光,同时在下游位置出现管壁膨胀凸起,且凸起形状在周向上并不均匀。在8.26、8.27 ms时分别可见两处裂纹生成,8.29 ms时管壁出现另一处火光,8.40 ms后火光覆盖整个装置,表明炸药总反应时间约4 ms,远远大于爆轰标定实验中炸药反应时间。

      图  6  实验过程典型图像

      Figure 6.  Typical experimental photographs

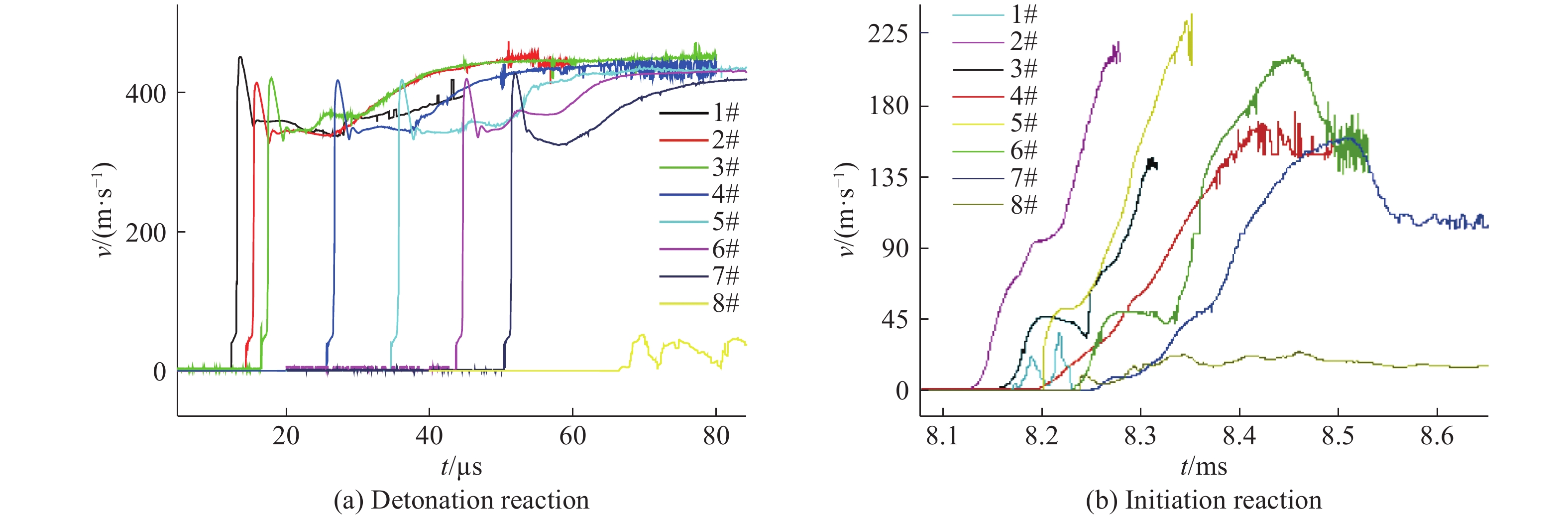

      两次实验中通过PDV测得实验装置各处的运动速度历程曲线如图7所示。在爆轰标定实验中,径向测点位置膨胀最高速度大于400 m/s,波形有明显爆轰波阵面传播形成的von Neuman尖峰特征。而在点火实验中,从反应的时间历程上来看,管壁上开始出现膨胀变形的时刻是点火信号发出后8.14 ms,随后数百微秒的时间里整个装置管壁数个位置发生膨胀变形乃至破裂,装置解体。壳体管壁上沿轴向各测点运动启动顺序为2-3-5-4-6-7,反映出实验装置中各个位置的炸药发生剧烈反应起始的时间和位置呈现随机性,而非爆轰或燃烧转爆轰过程中反应阵面一维传播的特征。从速度脉冲波形来看,在管壁破裂前各测点位置的脉冲前沿长达几十至百微秒,且各处测点的速度曲线斜率接近,可以视为管内各测点位置压力水平相近,根据加速度估算管壁破裂前内部最大压力约为1 108 MPa。

      图  7  PDV测得实验装置各处的运动速度历程

      Figure 7.  Velocity profiles measured by PDV

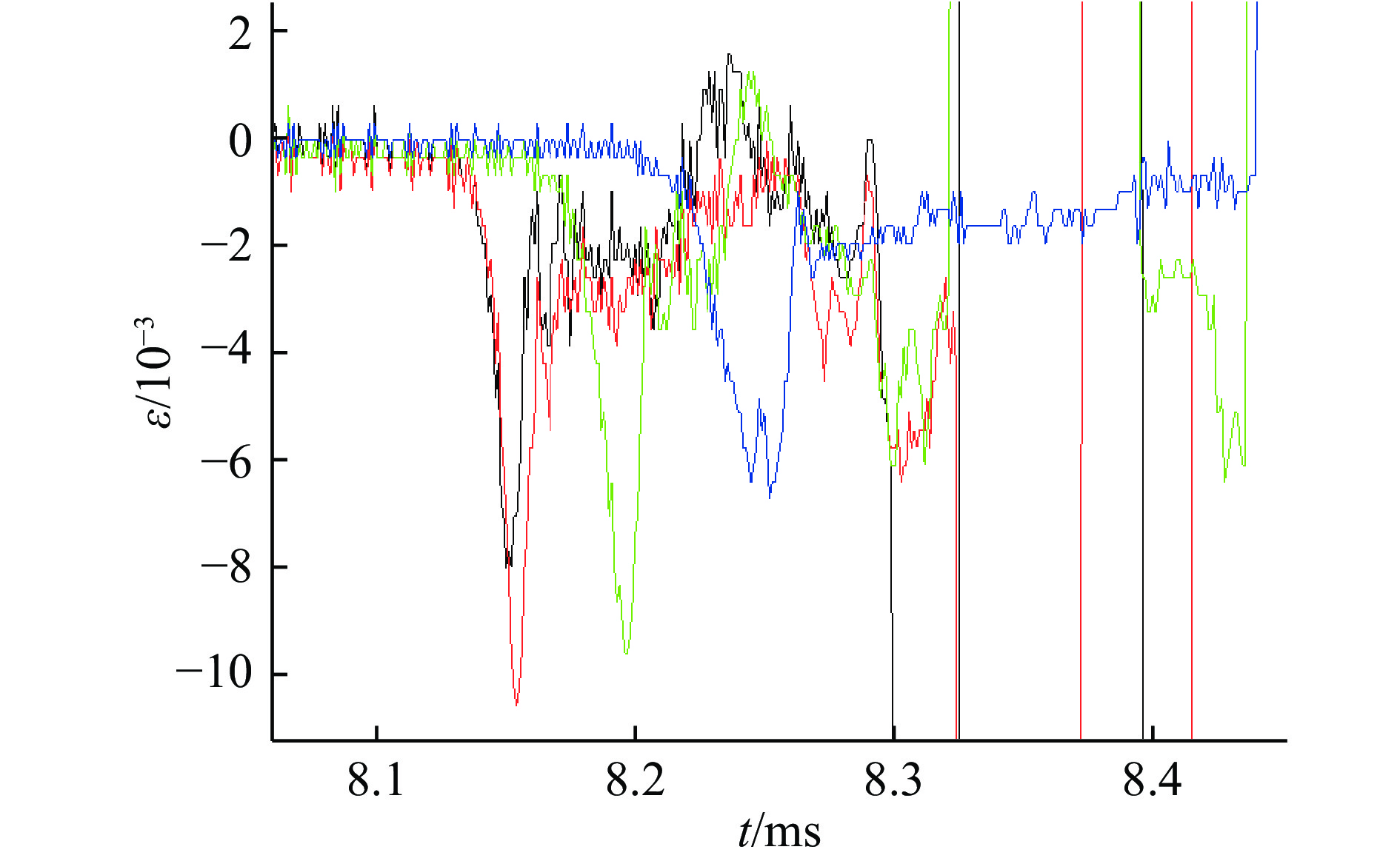

      点火实验中管壁不同位置处应变曲线如图8所示,可知管壁不同位置应变片测得的变形发生时间与PDV测得的管壁膨胀变形发生时间基本一致。

      图  8  点火实验应变片测试结果

      Figure 8.  Hoop strain measurements of initiation reaction

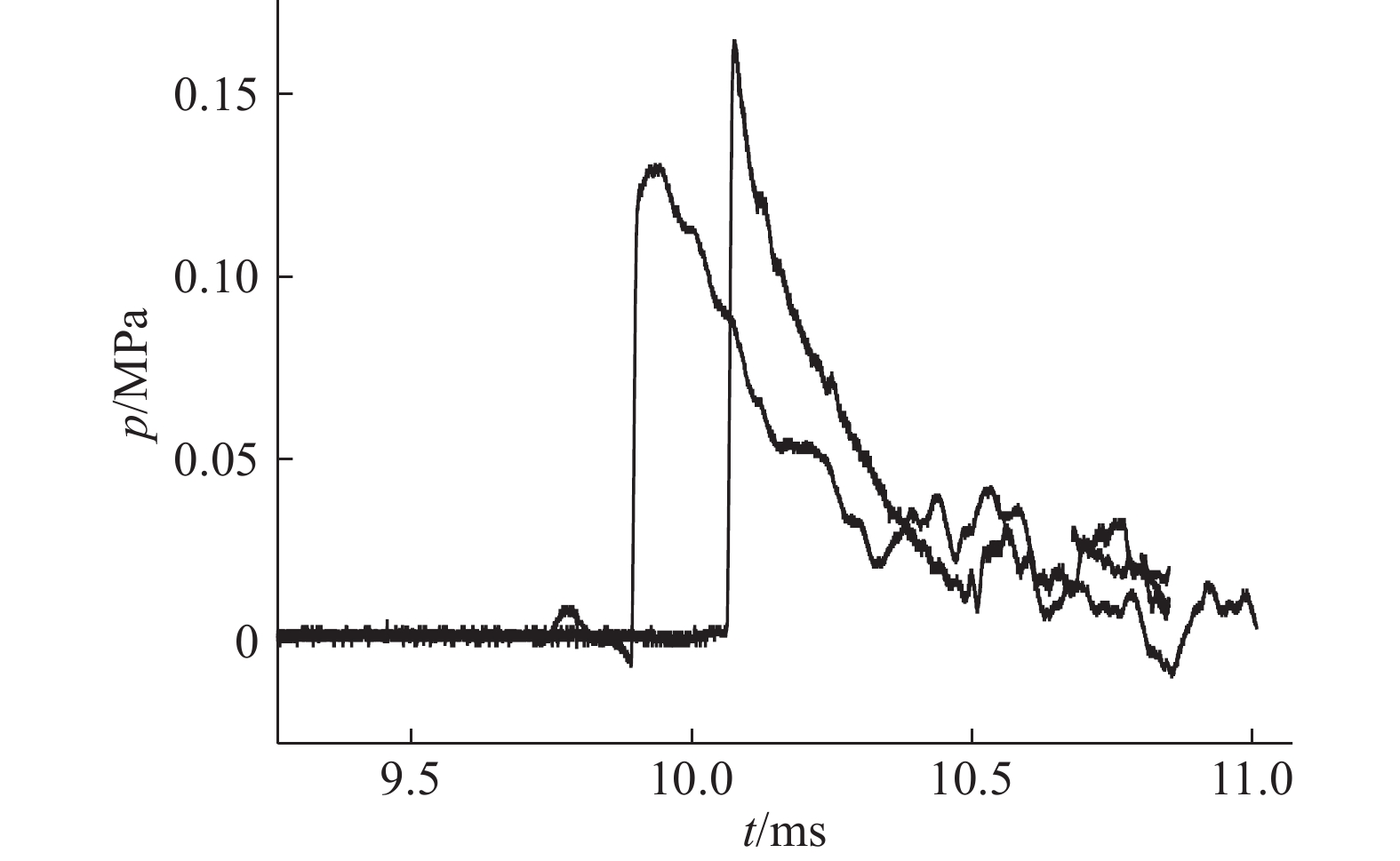

      点火实验测得的空气冲击波超压结果如图9所示,在距离装置中心1.5 m处的两个空气冲击波超压传感器,分别在点火后9.87、10.1 ms测得空气冲击波峰值压力分别为0.135、0.163 MPa,换算得等效TNT当量390 g,表明大部分炸药发生了反应。需要注意的是,等效TNT当量是以裸药球爆炸计算所得,而本文实验结果中空气冲击波超压产生的条件是在特定的约束条件下,因此不能简单与TNT当量做比较,仅作为参考数据。

      图  9  点火实验反应后远区测得的空气冲击波超压曲线

      Figure 9.  Air blast overpressure profiles of initiation reaction

      两次实验回收的实验装置碎片如图10所示。爆轰加载形成的碎片较小、呈细长条状。尺寸、形状分布较均匀。点火实验回收碎片与爆轰加载形成的碎片相比,尺寸明显更大,形状、尺寸分布不均匀;部分碎片内表面有更明显的燃烧痕迹,没有爆轰加载形成的层裂痕迹;并没有出现典型DDT过程形成的从点火端到远端的碎片从大到小的演化特征。

      图  10  回收的实验装置碎片

      Figure 10.  Fragments in recovery experiments

    • 控制台输出点火信号为时间零点。结合应变片信号、高速摄影、PDV信号,扣除点火系统的作用时间约4 ms,至8.14 ms管壁开始变形膨胀。等容腔压力增长的时间约4 ms,此时管内等效压力小于管壁箍缩屈服限。

      应变片信号显示8.15 ms时测点近点火端测点位置已达最大变形,但由于破口在管壁靠近背景板一侧,无法确定宏观裂口出现的具体时间。至8.22 ms火光出现,管壁塑性形变至首次破裂时间最长不超过70 μs,炸药发生强反应(爆燃或爆炸)的时间与位置具有不确定性。

    • 从实验结果来看,即便是在增强厚壁长管约束条件下,对于单端引燃的密实压装炸药仍然没有发生DDT。从实验装置管壁膨胀变形直至解体之前的剧烈反应情况下,装置内的反应压力水平仅仅达到1 GPa左右的量级,且压力脉冲增长前沿长达数十至百微秒,无法在炸药基体中形成冲击波,因此无法实现从冲击到爆轰的转变,与Macek在一维假定下的波聚合物理模型不符。

      此外,从以往一些的压装炸药DDT实验结果中出现的电离电探针导通时序混乱的情况反映出在单端引燃的DDT管实验中,炸药表面点火产生的高温高压产物气体在装药结构的宏观缝隙中对流传播引起的炸药表面燃烧以及压力增长在反应演化方面扮演了重要的角色。结合文尚刚[18]和Shang等 [19]的实验图像,本文中单端引燃实验中管壁膨胀启动时序的随机性,实验装置膨胀破裂前的反应压力水平和压力增长历程,以及回收的实验装置内表面上的烧蚀痕迹,体现了约束中的炸药实际反应过程是炸药表面点火后先期反应高温高压产物气体会以对流形式在炸药与柱壳壁面间缝隙中传播,诱发下游位置炸药表面燃烧;持续燃烧的反应产物使缝隙中的压力持续增长,而表面燃烧加速产生高温高压气体并进一步向周围传播,不断形成正反馈;当压力水平引起炸药比表面积快速增长,炸药的反应速度急剧加快引起压力水平的剧烈增长直至超过约束屈服极限,最终导致约束解体。因此对于约束条件下的密实炸药,表面点火后高温、高压反应产物气体以对流形式在炸药与柱壳壁面间缝隙中传播过程才是影响反应演化的主导机制。

    • 通过本文实验结果及结合文献分析,得到以下主要结论:

      (1)压装炸药PBX-A在长管强约束条件下单端引燃后未发生典型的燃烧转爆轰现象,反应烈度为爆燃或爆炸级。从反应压力增长历程反映出炸药基体内没有形成冲击波,因而无法实现从冲击到爆轰的转变;

      (2)炸药表面点火后先期反应高温高压产物气体会以对流形式在炸药与柱壳壁面间缝隙中传播,诱发相邻位置炸药表面燃烧与反应的进一步传播,这一过程是约束条件下的密实炸药点火反应演化的主导机制。
