2019年  39卷  第11期

19-11ML目录
2019, 39(11): 1-2.
摘要:
爆炸物理
多元混合PBX炸药冲击起爆的多元Duan-Zhang-Kim反应速率模型研究
白志玲, 段卓平, 温丽晶, 张震宇, 欧卓成, 黄风雷
2019, 39(11): 112101. doi: 10.11883/bzycj-2018-0410
摘要:
提出了多元混合PBX炸药孔隙塌缩热点模型新的处理方法,构建了新的细观反应速率模型,系列数值模拟结果与实验结果均一致,表明该细观反应速率模型可较好地描述和预测炸药组分配比及颗粒度对多元混合PBX炸药冲击起爆过程的影响。PBX炸药冲击起爆过程主要受热点点火过程和燃烧反应过程共同作用:HMX占主导成分的PBXC03炸药,起爆压力低,冲击起爆过程受热点点火影响较明显,热点点火后的燃烧反应速度较快,表现为加速反应特性;TATB占主导成分的钝感PBXC10炸药,起爆压力高,冲击起爆过程主要受点火后的燃烧反应过程控制,且点火后燃烧反应速度较慢,表现为稳定反应特性。
孔板扰动对爆轰波胞格结构特性影响的实验研究
武郁文, 褚驰, 翁春生, 郑权
2019, 39(11): 112102. doi: 10.11883/bzycj-2018-0482
摘要:
实验采用稳定预混气2H2+O2+3Ar及不稳定预混气C2H2+5N2O和CH4+2O2,在圆形爆轰管内通过烟膜手段记录了爆轰波的胞格结构,得到了胞格尺寸与初始压力之间的关系式;研究了胞格结构在扰动上下游的变化过程,分析了胞格不稳定性对胞格结构特征的影响,获得了爆轰波经过扰动后重新恢复至平衡状态的特征尺度。结果表明:爆轰波经过扰动后,对于稳定预混气,在扰动下游主胞格结构变得不规则,没有出现次生胞格;对于不稳定预混气,扰动下游伊始爆轰波的次生模态被抑制,由于爆轰波自身的不稳定性,随后出现了局部爆炸点及精细胞格结构;爆轰波在扰动下游传播了一段距离后恢复至平衡状态,该长度在8~15倍之间的胞格尺寸范围内变化,并且随初始压力的变化趋势并不明显。研究结果反映出爆轰波经过孔板扰动后恢复至平衡态所需的长度与爆轰波流体动力学厚度相当。
空中强爆炸冲击波地面反射规律数值模拟研究
姚成宝, 王宏亮, 浦锡锋, 寿列枫, 王智环
2019, 39(11): 112201. doi: 10.11883/bzycj-2018-0287
摘要:
为准确预测空中强爆炸产生的冲击波载荷分布,基于欧拉坐标系建立了能够模拟具有高密度比、高压力比的强激波问题的二维多介质流体数值方法。结合网格自适应技术,对1 kt TNT当量的空中强爆炸在不同爆炸高度下的冲击波地面反射过程进行了数值模拟,并考虑了真实气体状态方程和空气随高度不均匀分布的影响。计算得到了地面上距爆心投影点大尺度范围内的反射超压和冲量等冲击波载荷分布,并给出了冲击波载荷随爆高的变化规律。
冲击动力学
爆炸荷载下基于细观建模的素/钢筋混凝土板破坏模式
孙加超, 陈小伟, 邓勇军, 姚勇
2019, 39(11): 113101. doi: 10.11883/bzycj-2018-0506
摘要:
为了获得爆炸荷载下细观结构对素/钢筋混凝土板的影响,采用随机骨料投放建立了素/钢筋混凝土板细观模型。利用LS-DYNA对基于细观建模的钢筋混凝土板进行爆炸荷载作用下的数值模拟,通过与实验以及均质建模方法进行比较,验证了细观建模方法的准确性。进而研究了基于细观建模的素/钢筋混凝土板在不同爆炸荷载下的结构响应,获得了素/钢筋混凝土板的响应过程和破坏模式。结果表明:在低药量(1、2 kg)爆炸荷载下,细观结构对素/钢筋混凝土板的影响较小,其破坏模式以纵横塑性铰线破坏为主,药量越大,铰线越多;在高药量(5、10和15 kg)爆炸荷载下,细观结构对素/钢筋混凝土板的影响较大,与均质模型相比存在较大差异,细观素/钢筋混凝土板以爆坑为中心,产生环向与径向裂纹,药量越大,圆坑越大,裂纹越多,板局部破坏越严重。
冲击载荷下两裂纹间的连通规律
周琴, 朱哲明, 王雄, 董玉清, 周磊
2019, 39(11): 113201. doi: 10.11883/bzycj-2018-0247
摘要:
脆性材料内部含有大量裂纹,当某一裂纹扩展时,其他裂纹会对扩展裂纹产生影响。为了研究冲击载荷下,脆性材料内两裂纹的相互影响、连通规律及裂纹尖端应力强度因子的变化规律,利用有机玻璃板制作了含非平行双裂纹的实验试件,利用落板冲击设备进行了中低速冲击实验,结合有限元分析软件ABAQUS计算出裂纹尖端应力强度因子,利用有限差分软件AUTODYN进行了动态数值模拟研究,并将其模拟结果与实验结果进行对比分析。实验及模拟结果表明:裂纹破坏形态与AUTODYN数值模拟破坏形态基本一致;试件的断裂形态随着两裂纹间距不同而不同;裂纹间的相互影响程度随着裂纹间间距增大而减小;裂纹尖端应力强度因子KI随着裂纹间距的增大而减小,而KII随着裂纹间距增大而增大。
弹体侵彻混凝土靶体的尺寸效应分析
彭永, 卢芳云, 方秦, 吴昊, 李翔宇
2019, 39(11): 113301. doi: 10.11883/bzycj-2018-0402
摘要:
由于混凝土靶体抗刚性弹侵彻实验大多基于缩比弹体展开,侵彻深度相似律是否成立显得尤为重要。在侵彻相似模型基础上,综合分析已有侵彻实验数据及经验公式,发现侵彻深度在通常情况下存在尺寸效应,且无量纲侵彻深度随弹体尺寸变大而增大。但如果模型以及原型实验中弹体与混凝土靶体(包括粗骨料)严格等比例设计,侵彻深度相似律是成立的。不变的骨料特征(粗骨料未随弹体尺寸缩放)是引起侵彻实验以及侵彻经验公式中尺寸效应的主要原因。为研究由粗骨料引起的侵彻尺寸效应,开发了混凝土二维细观有限元建模程序,细观数值实验成功地反映出了侵彻尺寸效应,考虑模拟尺寸效应后的侵彻公式能较好地预测不同尺寸侵彻实验。
旋转射弹高速倾斜入水多相流场与弹道数值模拟
朱珠, 罗松, 卢丙举, 于勇
2019, 39(11): 113901. doi: 10.11883/bzycj-2018-0315
摘要:
基于VOF多相流模型和有限体积法求解水、汽、气多相流动的RANS方程,结合重叠网格技术和six DOF算法对某一型号舰载射弹倾斜入水过程进行数值模拟研究。首先基于该方法研究了射弹旋转效应对射弹运动特性及流体动力特性的影响,然后对不同入水角下倾斜入水过程进行分析,得到不同倾角下旋转射弹入水空泡形态发展规律、弹体运动特征及流体动力特性变化规律。研究结果表明:射弹的旋转有利于弹体在初始对称面内的弹道稳定性,但会降低弹体侧向稳定性,使射弹受到的阻力系数、俯仰力矩系数变小;入水角越小,形成的空泡越不对称,由射弹运动状态的改变引起的空泡形态变化越明显,在超空泡航行阶段,弹体运动较稳定,不同角度下流体动力系数差别很小,当弹体下表面刺破空泡壁沾湿时,弹体运动状态发生较大变化,流体动力系数迅速增大,此时入水角度过小,弹体容易失稳;弹体的沾湿对空泡形态、弹体运动稳定性和流体动力特性有着重要的影响。
截锥体头型弹丸低速斜入水实验研究
罗驭川, 黄振贵, 高建国, 陈志华, 侯宇, 郭则庆
2019, 39(11): 113902. doi: 10.11883/bzycj-2018-0498
摘要:
为研究截锥体头型弹丸在低速斜入水条件下,头部直径大小对入水空泡及弹道特性的影响,基于高速摄像方法,开展不同截锥体头型弹丸低速倾斜入水对比实验,得到了截锥体头弹丸头部直径大小对入水空泡、运动速度、俯仰角的影响规律。实验结果表明:截锥体头弹丸头部直径越大,尾部越早与空泡下壁面发生碰撞;头部直径大小对空泡深闭合时间几乎没有影响;弹丸空泡随头部直径增大而增大;头部直径过大或者过小均不利于入水稳定性;弹丸速度低于临界值时呈上升趋势,高于临界值时将呈现下降趋势。
应用爆炸力学
冲击荷载下内衬八边形钢管空心钢筋混凝土柱的动力响应
司强, 王蕊
2019, 39(11): 115101. doi: 10.11883/bzycj-2018-0237
摘要:
以一种内衬八边形钢管空心钢筋混凝土柱为研究对象,在自主研发的无导轨式大型落锤试验机上,完成了3种不同边界条件、2种不同冲击高度以及2种不同轴压比的侧向冲击实验。研究了不同冲击高度、边界条件和轴压比下试件的破坏形态、冲击力时程曲线和跨中位移时程曲线,并选取一根普通空心钢筋混凝土试件与同条件的内衬钢管空心钢筋混凝土试件进行了对比。结果表明:用内衬钢管替代内置钢筋笼使得构件的抗冲击性能明显优于相应的普通空心钢筋混凝土构件,且在轴压比不超过0.3的范围内,轴压比的改变对冲击结束后本内衬八边形钢管空心钢筋混凝土试件的残余挠度影响不大。
钢骨混凝土构件抗冲击性能试验研究
朱翔, 刘宏, 陆新征, 王蕊
2019, 39(11): 115102. doi: 10.11883/bzycj-2018-0500
摘要:

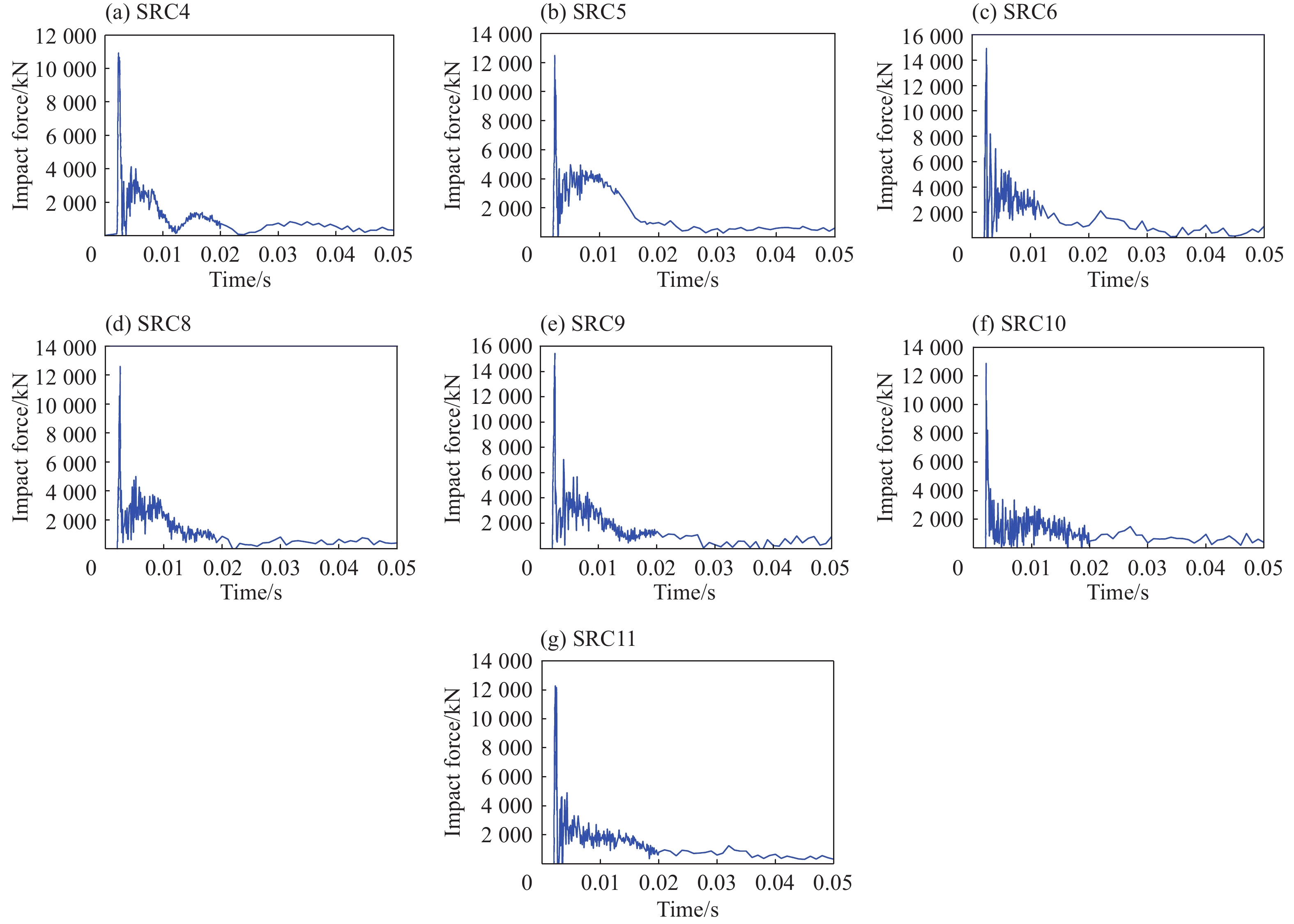

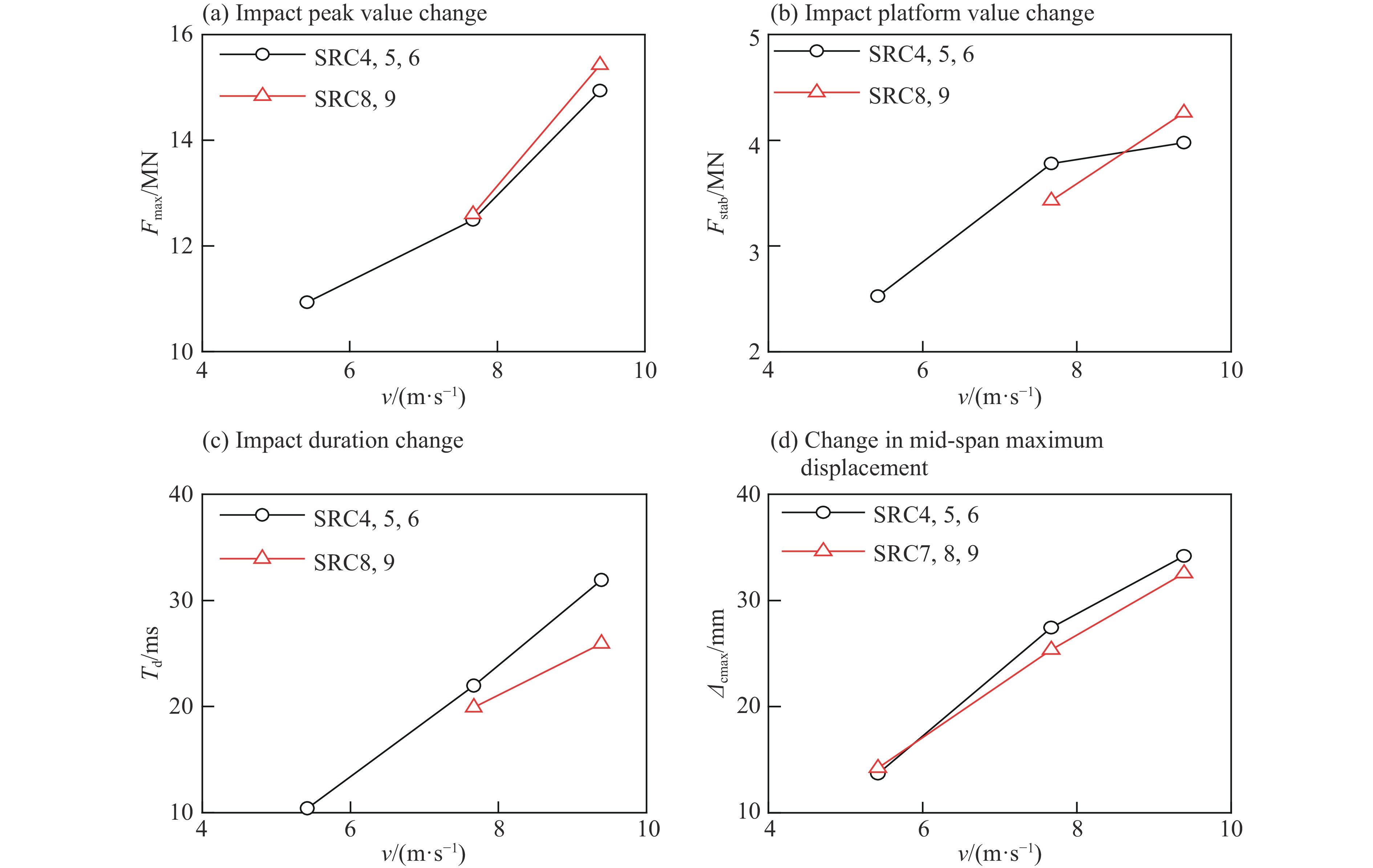

利用超重型落锤试验机对钢骨混凝土构件进行了侧向冲击试验,研究了落锤冲击钢骨混凝土构件的冲击全过程和最终的破坏形态;分析了钢骨混凝土构件冲击力、位移和轴力时程曲线的特性;对比了不同冲击速度、冲击能量、轴压和边界条件等因素对钢骨混凝土构件的动力响应的影响。结果表明:钢骨混凝土构件在落锤冲击作用下外侧混凝土破坏严重,且冲击能量越大,外侧混凝土越易出现剪切破坏,但内部钢筋和钢骨只发生了一定的弯曲变形,表明钢骨混凝土构件抗冲击性能整体良好。本次试验参数范围内,钢骨混凝土构件的冲击力和跨中位移随冲击速度增加而增大;轴压力增大使钢骨混凝土构件的冲力峰值增大,冲击持时和跨中位移减小;相对于固简支和两端简支的边界条件,两端固支的边界对于钢骨混凝土构件的抗冲击性能提升最好。
冲击载荷作用下路面结构的沉降及破坏特征
林钦栋, 冯春, 唐德泓, 李世海, 殷凌云, 王然江
2019, 39(11): 115103. doi: 10.11883/bzycj-2018-0320
摘要:
随着公路在导弹的无依托随机发射中扮演更加重要的角色,研究发射期间其在发射筒冲击载荷作用下的沉降及破坏特征对提高我国武器威慑力具有重要意义。选择低等级道路结构为研究对象,基于河南省、山东省、云南省及广东省的低等级道路统计信息,建立典型低等级道路结构的1/4简化计算模型,采用一种基于有限元和离散元耦合的显式数值分析方法CDEM,并引入塑性-局部化-破裂耦合的本构模型,实现冲击载荷作用下路面沉降的三维全时程模拟,显式地展现裂纹萌生和扩展过程,实现路面结构从连续状态到非连续状态的过渡。通过与落锤弯沉仪试验的监测结果对比验证道路简化模型的正确性及CDEM的计算精度,随后各选取一个沥青混凝土和水泥混凝土道路结构进行数值模拟,并从沉降量、破裂度、破坏特征等方面分析。计算结果表明:沉降量时程曲线与冲击载荷时程曲线变化趋势一致,沉降量在冲击载荷峰值点处达到最大值;破裂面主要产生于冲击载荷急剧增大时期,约占最终全部破裂面积的97%;破裂面大体分为路面结构层内的竖向破裂面和层间的水平破裂面,破坏类型包括拉伸破坏与剪切破坏;路面结构上部易产生环状破裂面,下部易产生径向破裂面。
干水材料对瓦斯爆燃抑制的实验研究
陈先锋, 樊傲, 袁必和, 廖若愚, 何松, 代华明
2019, 39(11): 115401. doi: 10.11883/bzycj-2018-0236
摘要:

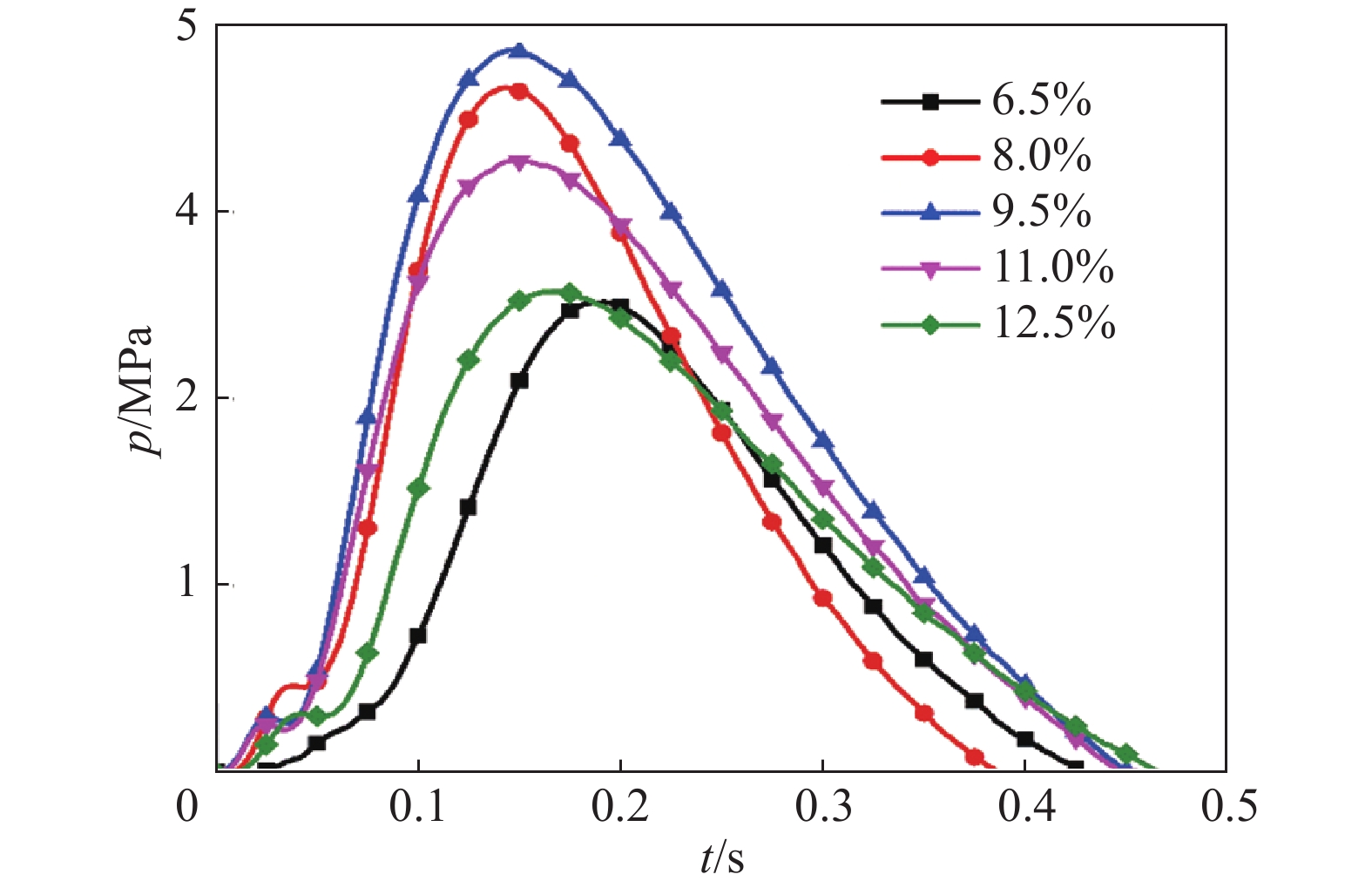

为了研制绿色环保高效的抑爆剂,以疏水型气相二氧化硅和去离子水为原料,采用机械搅拌法制备具有“固包液”结构的干水材料。利用20 L近球形爆炸装置测试干水材料对瓦斯爆燃的抑制效果。实验结果表明:当添加的干水材料较少(2 g和3 g)时,干水材料对瓦斯爆燃产生促进效果;当添加的干水材料大于4 g时,对瓦斯爆燃有抑制效果。通过研究不同粒径的干水材料对瓦斯爆燃的影响,发现干水材料的粒径对瓦斯爆燃最大压力的影响较小,但显著影响最大爆燃压力上升速率;对比不同类型改性干水材料对瓦斯爆燃的抑制效果,综合比较得出抑制效果由强到弱顺序为:尿素改性干水材料、磷酸二氢铵改性干水材料、聚磷酸铵改性干水材料、普通干水材料。
高压氢气泄漏自燃形成喷射火的实验研究
闫伟阳, 潘旭海, 汪志雷, 华敏, 蒋益明, 王清源, 蒋军成
2019, 39(11): 115402. doi: 10.11883/bzycj-2018-0394
摘要:
为了探究高压氢气泄漏发生自燃时所需的临界初始释放压力随管道长度的变化规律,了解管内自燃火焰向管外喷射火焰转变的发展过程,本文利用压力、光电以及高速摄像等测试系统展开实验研究。实验结果表明:当管道长度相同,初始释放压力较低时,氢气泄漏不容易发生自燃;随着管道长度的增加,氢气发生自燃时的临界初始释放压力先缓慢减小后迅速增大;当管道长度一定时,初始释放压力越大,激波传播速度越快,氢气管内自燃的位置距离爆破片越近;气流通过激波马赫盘后,火焰燃烧加剧;随着时间的增加,火焰长度呈现先增大后逐渐减小的变化趋势,喷射火焰尖端的平均传播速度逐渐减小;火焰宽度呈现先增大后迅速减小至稳定值的变化规律。
开口阻塞比对粉体抑制甲烷爆炸的影响研究
郑立刚, 李刚, 王亚磊, 朱小超, 窦增果, 杜德朋, 余明高
2019, 39(11): 115403. doi: 10.11883/bzycj-2018-0228
摘要:
为了研究开口阻塞比φ对粉体抑爆特性的影响,采用质量浓度C为0、80、160、240 g/m3的Al (OH)3和NaHCO3粉体,分别抑制具有不同φ(0、0.2、0.4、0.6、0.7、1.0)值的5 L管道内甲烷/空气预混气爆炸。实验结果表明:火焰的破碎度随粉体抑爆效率的增大而增大;最大超压峰值pmax、爆燃指数Kst由燃烧速率和泄爆速率共同决定。φ=0.7是每条爆炸特征参数曲线的拐点。随着φ值增加,超压峰值下降率δ先增大后减小,在0.4和0.6之间达到最大;总体上,Al (OH)3和NaHCO3两种粉体的抑爆效率相近。但在某些阻塞比下,阻塞比引起的低湍流影响着粉体颗粒的沉降行为,使得Al (OH)3抑爆效率优于NaHCO3。当粉体质量浓度从80 g/m3增加到240 g/m3时,热阻增加,火焰的热量不能扩散到粒子云的中心,不利于内部粒子的吸热分解,致使浓度效应越来越弱。
稀土金属材料填充方式对预混气体爆炸特性抑制研究
赵齐, 陈先锋, 代华明, 尹姝慧, 王晓彤, 张洪铭, 黄楚原
2019, 39(11): 115404. doi: 10.11883/bzycj-2018-0276
摘要:
利用20 L球形爆炸装置,探究了在多孔稀土金属材料两种不同的填充方式(球状和片状)下甲烷-空气预混气体爆炸特性的变化规律,考虑了留空率和填充密度对预混气体爆炸特性的影响,并利用压力传感器记录球体内爆炸压力曲线。研究结果表明:甲烷爆炸压力、最大压力上升速率和爆炸指数均与留空率呈正比例关系,与填充密度呈反比例关系,片状材料下最大压力下降幅度大于球状材料下的;片状材料抑爆性能优于球状材料的,片状材料的双重抑爆作用对爆炸威力的影响更甚;2种不同填充方式下阻火抑爆的主要机理存在差异。
